Управление
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 29

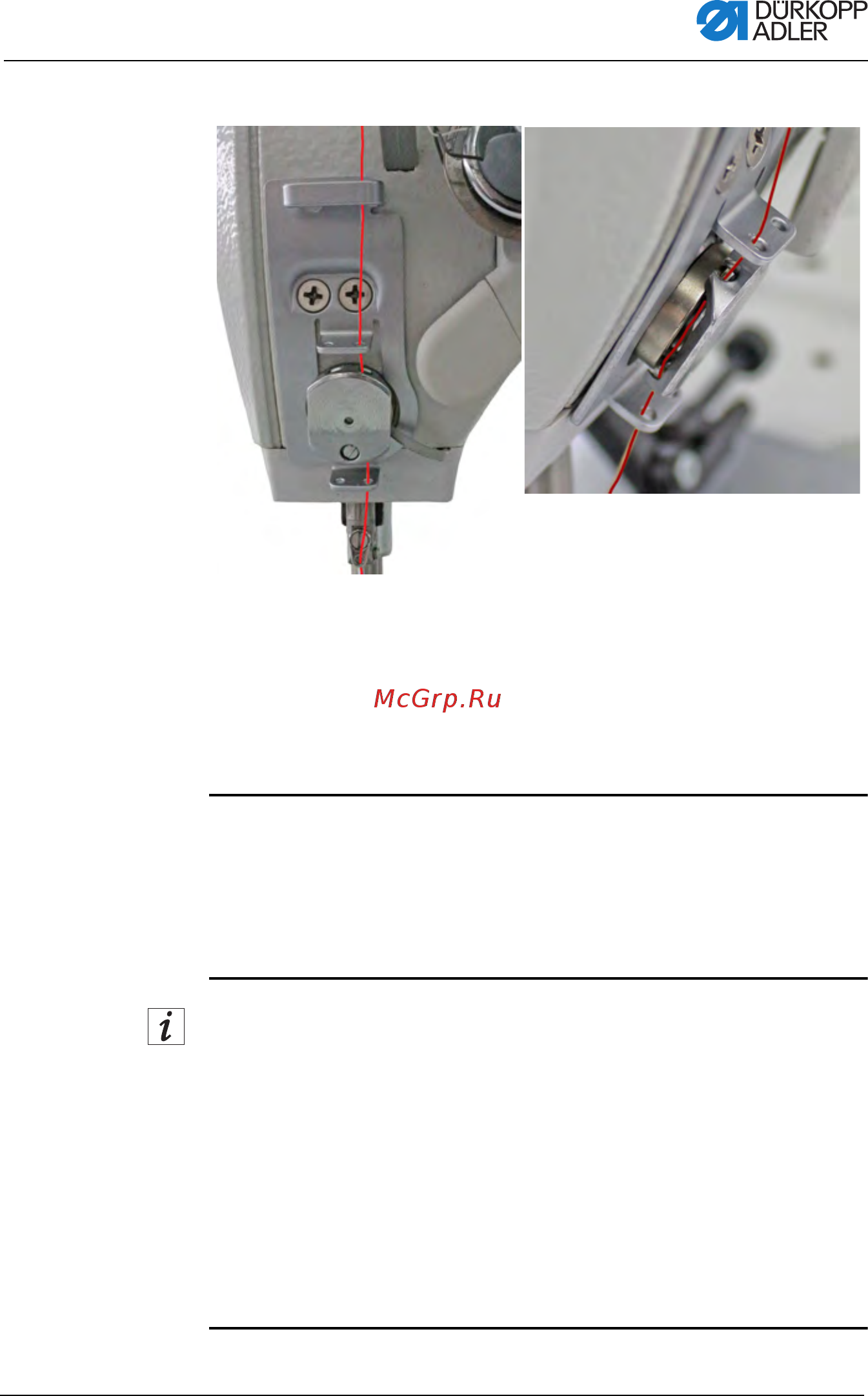

Pис. 9. Зажим для нитей
17. Вставьте нить слева в зажим для нитей таким образом,
чтобы нить удерживалась на крючке зажима.
Нить должна проходить практически не касаясь зажима
и соприкасаться только с направителями над и под зажимом
для нитей.
18. Заправьте нить в нитенаправитель (14) на игловодителе.
19. Заправьте нить в игольное ушко таким образом, чтобы
свободный конец нити указывал на челнок.
Для машин с нитеобрезателем
20. Протяните нить через игольное ушко таким образом, чтобы
для нитепритягивателя (16) в максимальном верхнем
положении длина свободного конца нити была ок.4см.
Важно!
Проверьте длину нити.
Если свободный конец нити будет слишком длинный, то он
может попасть в челнок и стать причиной сбоя в работе.
Если свободный конец нити будет сли
шком коротким, то его
будет недостаточно для пришивания.
