Программирование
92 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
5.6 Использование режима программирования/
режима редактирования

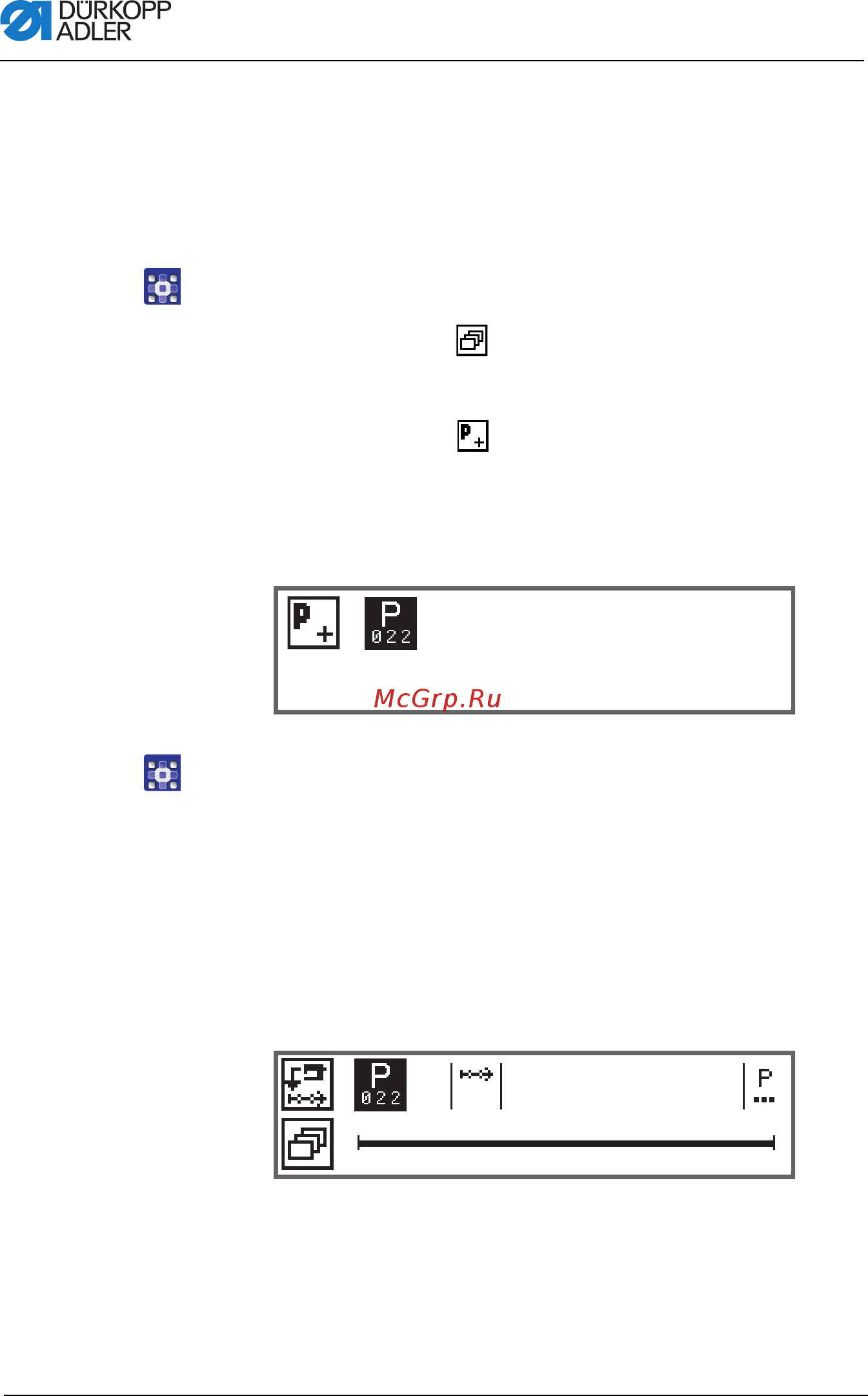

5.6.1 Создание новой программы
Порядок создания новой программы
1. Нажмите клавишу .
На экране появляется меню Softkey.
2. Нажмите клавишу .
Система управления отображает на экране следующий
свободный номер программы.
Pис. 44. Создание новой программы
3. Сохраните номер программы клавишей OK.
Или:
4. Выберите другой номер программы клавишами ▲/▼ или
введите его цифровыми клавишами 0–9 и затем нажмите
кнопку OK (на экране отображаются только свободные
места для программ или принимаются при вводе цифр).
Появляется следующий экран, символ P мигает в поле
для номера программы:
Pис. 45. Экран режима программирования
Режим программирования предлагает две возможности для
создания новых программ по выполнению швов.
• Составление программы путем ввода через клавиатуру,
с.93.
• Составление программы путем обучения, с.95.
