Установка
126 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
7.10 Монтаж коленного выключателя

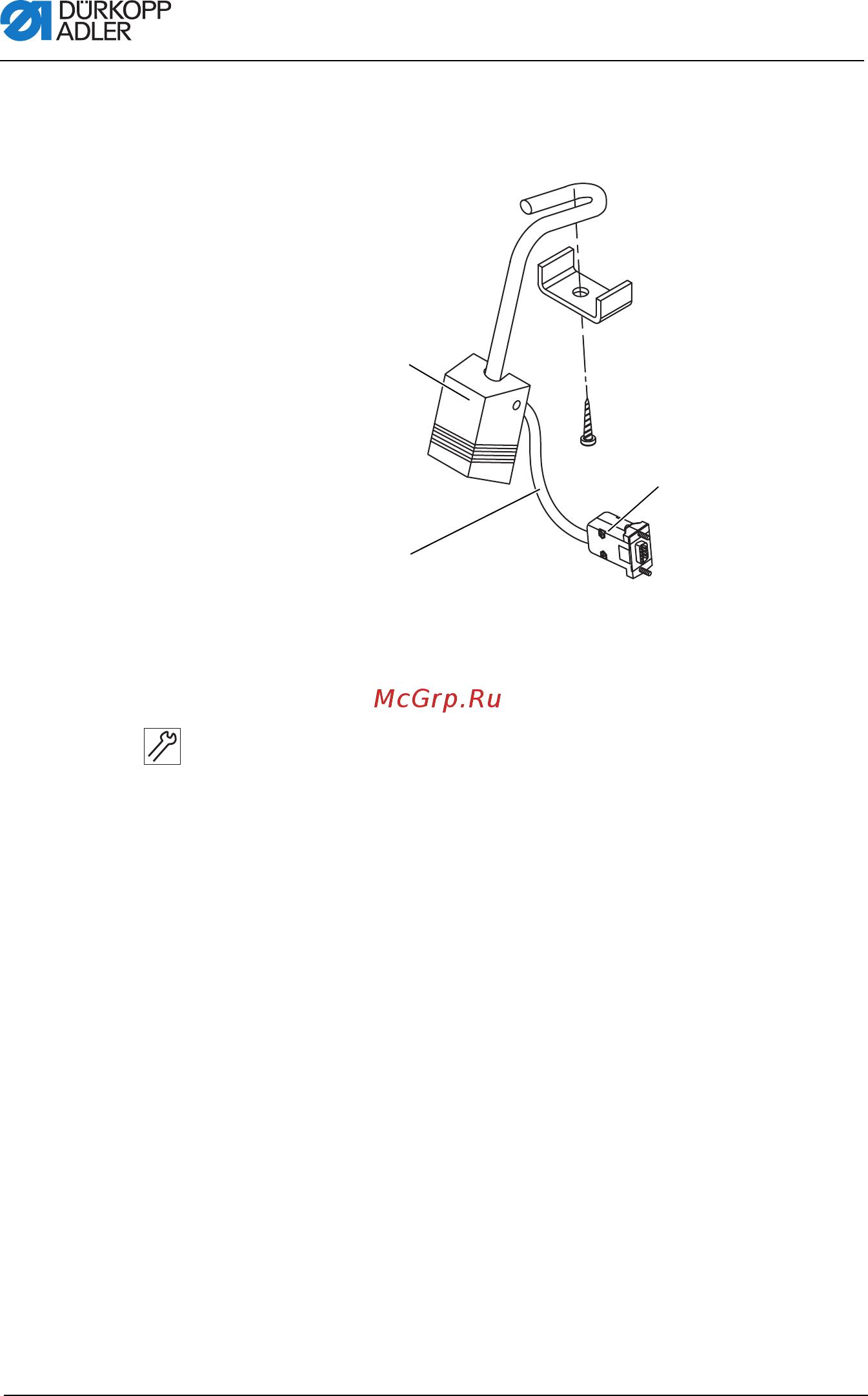

Pис. 67. Монтаж коленного выключателя
Порядок монтажа коленного выключателя
1. Привинтите коленный выключатель (1) перед масляным
поддоном под столешницей.
2. Проведите соединительный кабель (2) между масляным
поддоном и блоком управления назад.
3. Вставьте штекер (3) подключения в гнездо блока
управления.
(1) - Коленный выключатель
(2) - Соединительный кабель
(3) - Штекер
③
①
②
