Программирование
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 101
5. Выход из подменю нажатием клавиши ESC или ◄.
Измененные значения немедленно сохраняются.
6. При необходимости можно создать следующие отрезки
шва или выйти из режима программирования нажатием
клавиши ESC.
Программа сохранится. Машина переключается в авто-
матический режим, выбирается новая составленная
программа.

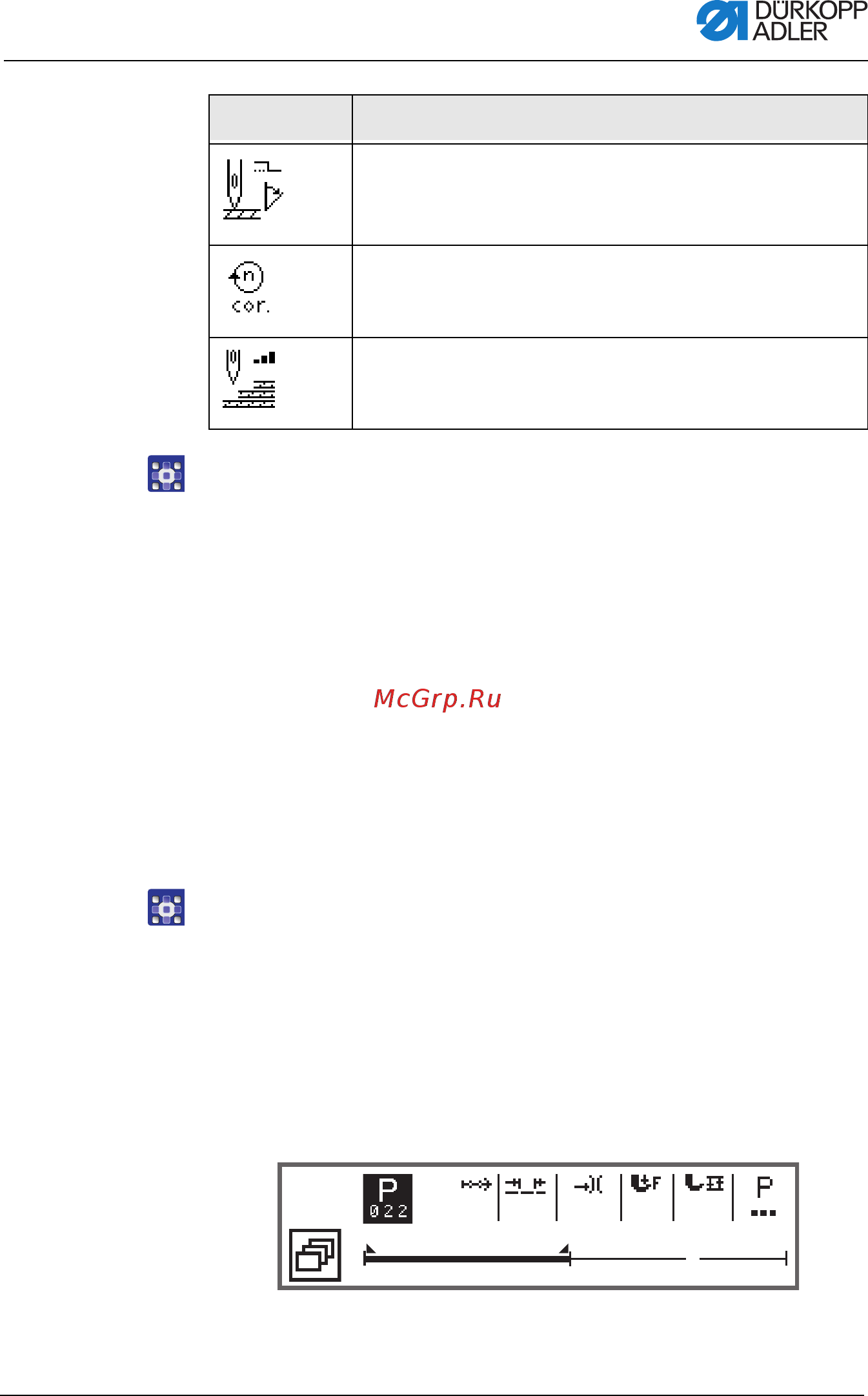

5.6.6 Редактирование программ
Параметры уже составленных программ можно потом
адаптировать.
Порядок редактирования программы
1. Выберите требуемую программу.
2. Нажмите клавишу P.
Выполняется переключение в режим редактирования.
Появляется следующий экран, символ P мигает в поле
для номера программы:
Pис. 48. Экран режима редактирования
PointPos.° (Координаты точки)
Настройка по аналогии с ручным режимом, с.65.
Speed Corr (Коррекция скорости)
Настройка по аналогии с ручным режимом, с.75.
FabricThickness (Толщина материала)
При наличии, настройка по аналогии с ручным
режимом, с.80.
Символ Описание
4.5 25 5 2.0
-
