Управление
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 27
Кронштейн подающей бобины должен находиться непо-
средственно над катушкой.
2. Заправьте нить в направлении к себе через
нитенаправитель (2) на кронштейне подающей бобины.
3. Протяните нить с помощью сжатого воздуха через
шлангопровод (1).
Информация
Для продувки нити с помощью сжатого воздуха через
шлангопровод (1) установите пневматический распылитель
с концом нити на верхнем конце шлангопровода (1).
Один раз коротко нажмите на спусковой крючок.

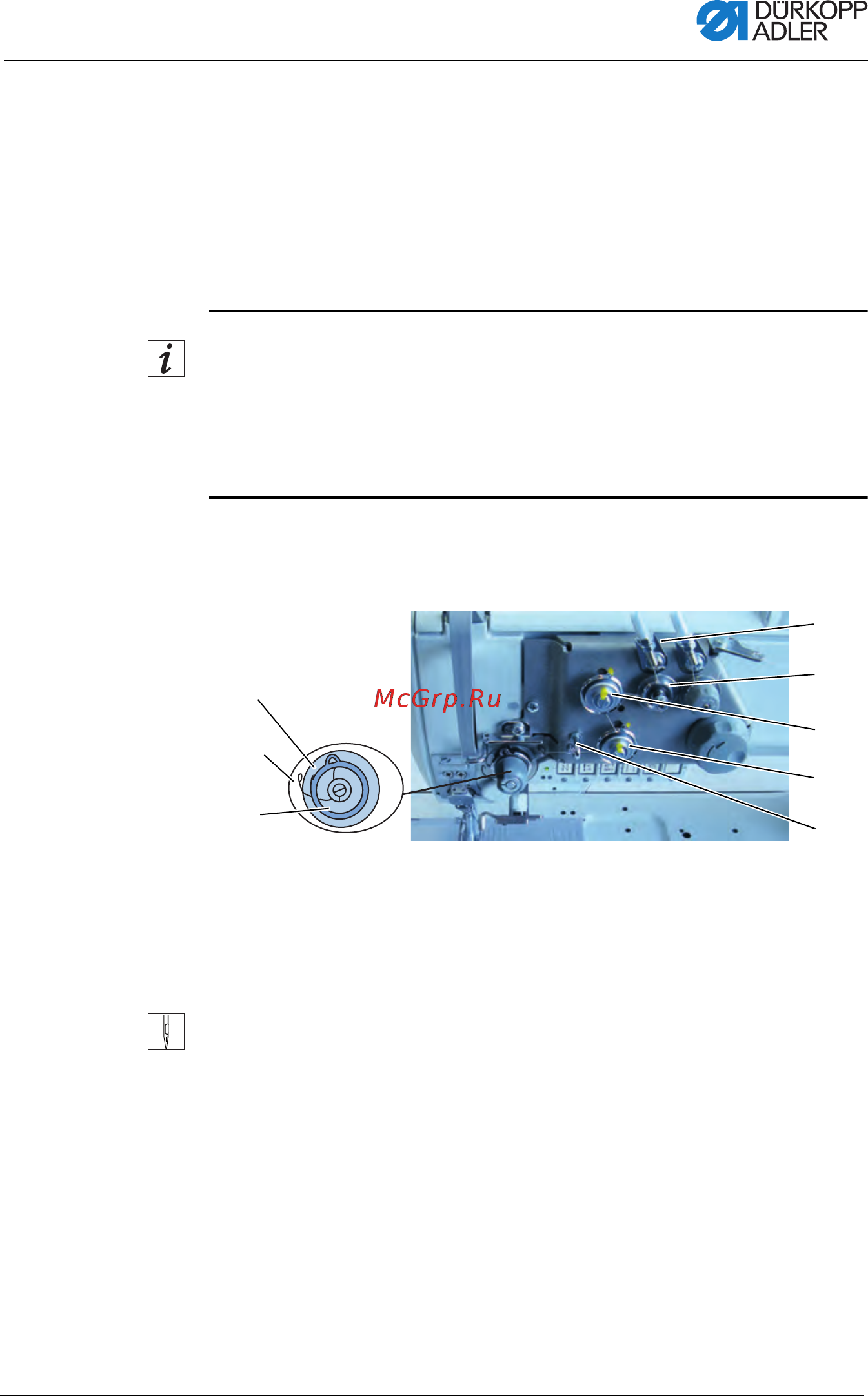

Pис. 7. Заправка верхней нити в иглу (одноигольная швейная
машина)(2)
4. Проведите нить из шлангопровода (10) по часовой стрелке
вокруг регулятора предварительного натяжения нити (9).
5. Проведите нить против часовой стрелки вокруг регуля-
тора натяжения нити 1(8).
6. Проведите нить по часовой стрелке вокруг регулятора
натяжения нити 2(7).
7. Проведите нить под нитенаправителем (6) к пружине
нитепритягивателя (5).
8. Поднимите с помощью нити рычаг нитепритягивателя (3).
9. Протяните нить под острием пр
ужины (4).
(3) - Рычаг нитепритягивателя
(4) - Острие пружины
(5) - Пружина нитепритягивателя
(6) - Нитенаправитель
(7) - Регулятор натяжения нити 2
(8) - Регулятор натяжения нити 1
(9) - Регулятор предварительного
натяжения нити
(10) - Шлангопровод
+
③
④
⑤
⑧
⑦
⑥
⑨
⑩
