Установка
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 127
7.11 Монтаж впускного маслопровода

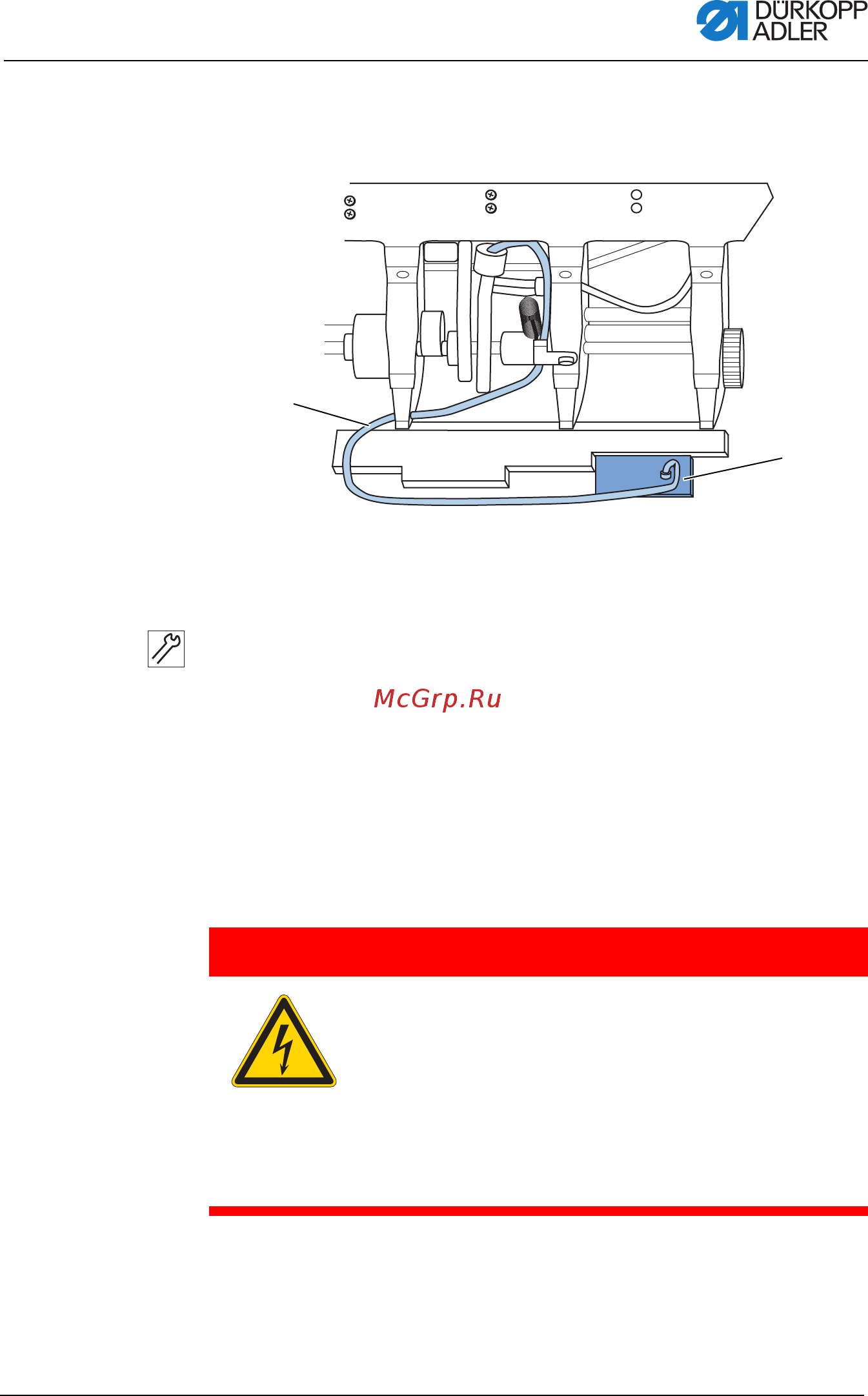

Pис. 68. Монтаж впускного маслопровода
Порядок монтажа впускного маслопровода
1. Откиньте верхнюю часть машины.
2. Привинтите фильтр (2) с пластиковым патрубком справа
в масляном поддоне.
3. Вставьте шланг (1) впускного маслопровода в пластико-
вый патрубок.
7.12 Электрическое подключение
(1) - Шланг (2) - Фильтр
①
②
ОПАСНО
Опасность для жизни от токопроводящих
частей!
Незащищенный контакт с электрическим
проводом может привести к опасным травмам.
К работам на электрооборудовании
допускаются только квалифицированные
специалисты.
