Управление
20 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
4.2 Включение и выключение швейной
машины

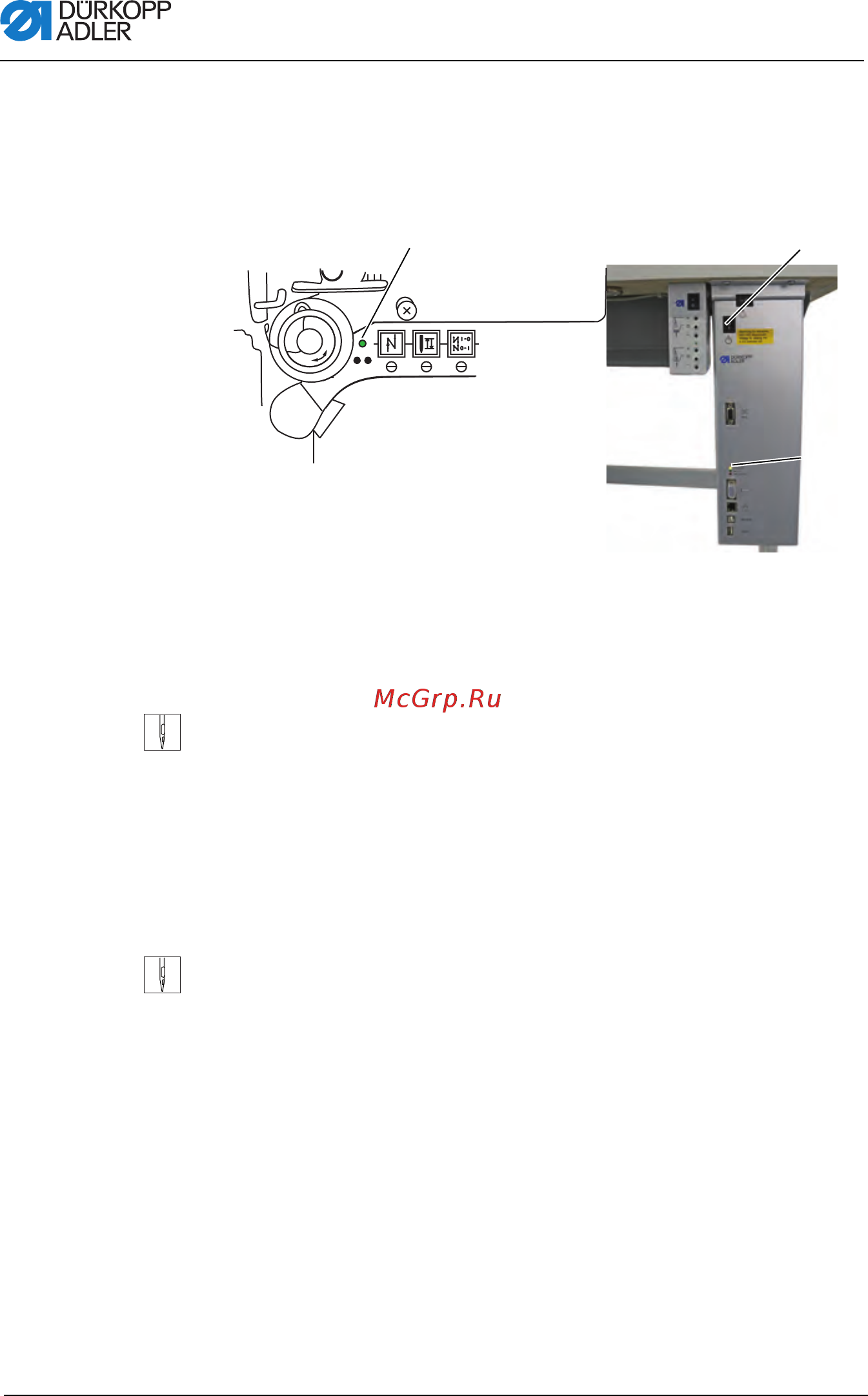

Pис. 2. Включение и выключение швейной машины
Включение машины
Порядок включения машины
1. Переведите выключатель (2) в положение I.
Начинают гореть контрольный светодиод (1) и светодиод
питания (3).
Выключение машины
Порядок выключения машины
1. Переведите выключатель (2) в положение O.
2. Контрольный светодиод (1) и светодиод питания (3) гаснут.
(1) - Контрольный светодиод
(2) - Выключатель
(3) - Светодиод питания
++
–
①②
③
