Управление
30 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
4.5.2 Для двухигольных швейных машин

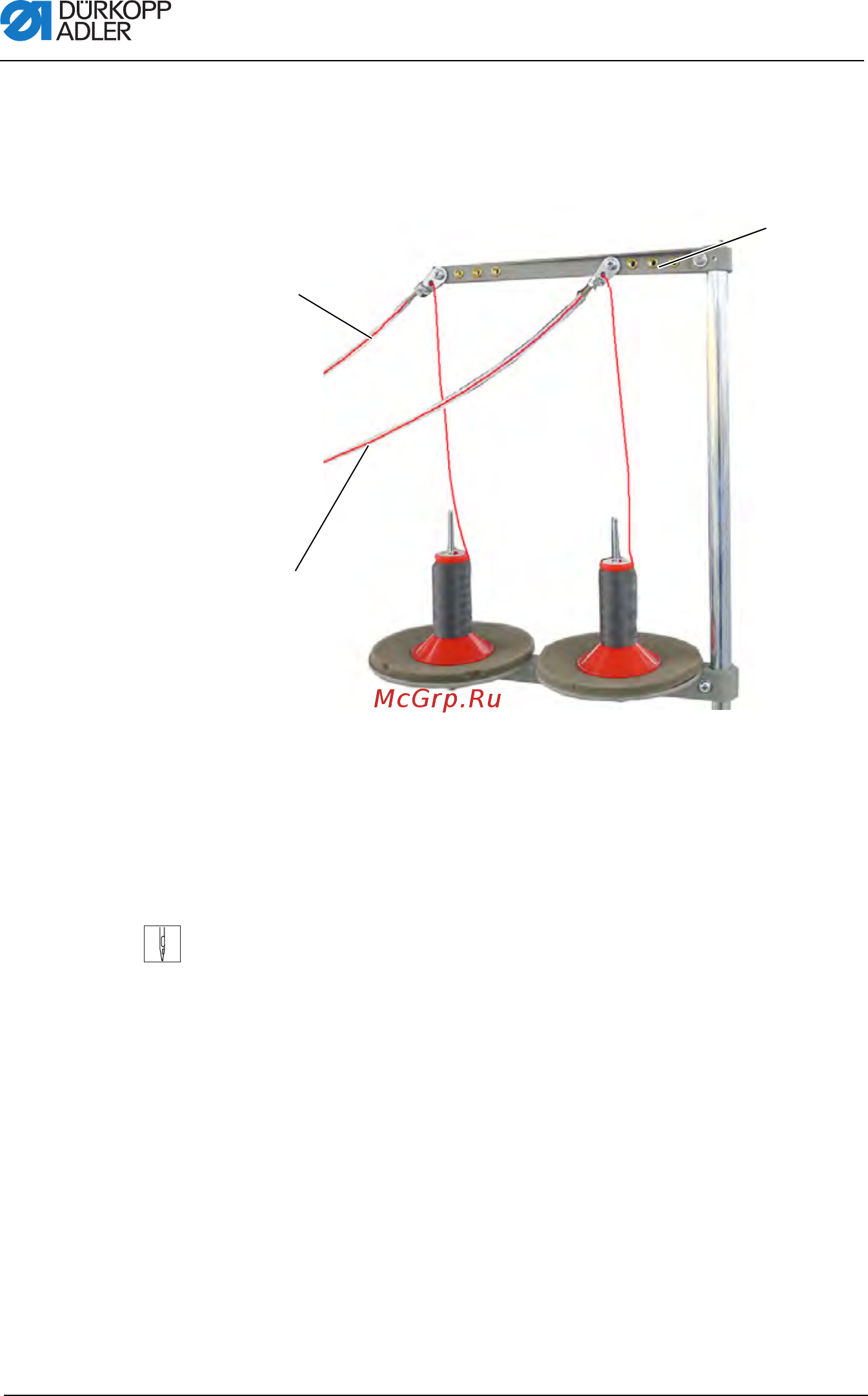

Pис. 10. Заправка верхней нити в иглу (двухигольная швейная
машина)(2)
Порядок заправки верхней нити для правой и левой игл
Заправка верхних нитей через шлангопроводы
1. Установите катушки с нитью на стойки.
Кронштейн подающей бобины (3) должен находиться
непосредственно над катушками.
2. Проведите правую нить в направлении к себе к правому
шлангопроводу (2).
3. Проведите левую нить в направлении к себе к левому
шлангопроводу (1).
4. Продуйте обе ни
ти с помощью сжатого воздуха через
шлангопроводы (1) и (2).
(1) - Левый шлангопровод
(2) - Правый шлангопровод
(3) - Кронштейн подающей бобины
①
③
②
