Программирование
100 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017

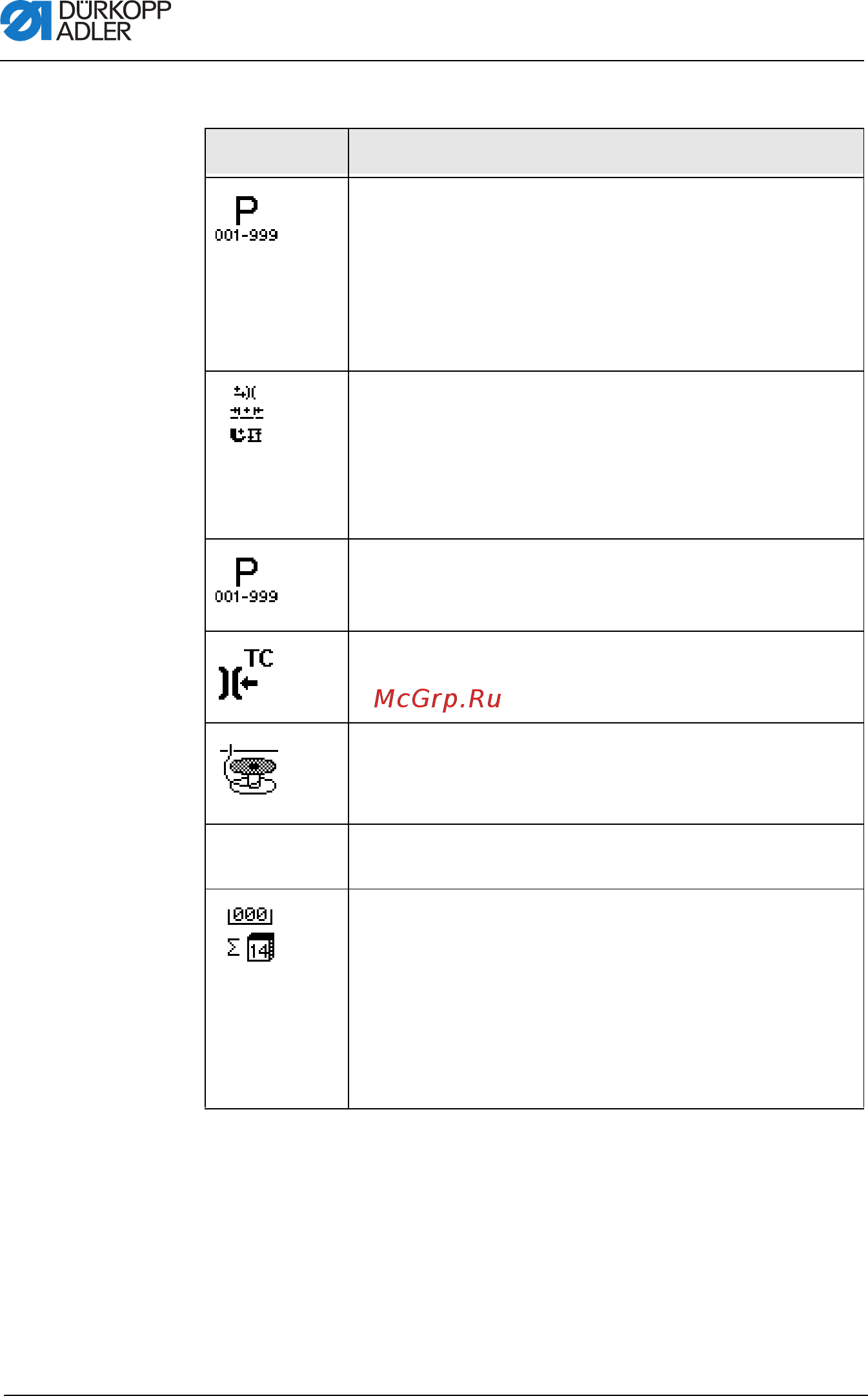

Параметры для выбранной программы
Символ Описание
Prog. Name (Название программы)
Ввод названия программы возможен через
цифровые клавиши:
• прокрутка вперед и назад клавишами ◄/►
• удаление буквы клавишей F
• подтверждение ввода клавишей OK
• отмена ввода клавишей ESC
Add Values(+) (Добавить значения)
•St.Len.(+) (Длина стежка)
•F.Stroke(+) (Ход прижимных лапок)
•Thr.Tens.(+) (Натяжение нити)
•Gap (+) (Зазор)
2-е значение параметра
Next Prog. (Следующая программа)
Возможно определение последующей прог
раммы.
Thread Clamp (Зажим для нити)
Функция активна или неактивна, при наличии.
Bobbin (Катушка с нитью)
Настройка по аналогии с ручным режимом, с.71.
Info (Информация)
Настройка по аналогии с ручным режимом, с.74.
DailyPieces (Дневная выработка в шт.)
Счетчик дневной выработки, настройка возможна
для прямого или обратного подсчета.
При активации счетчика дн
евной выработки
необходимо после ввода значения один раз
сбросить его показания через функцию в меню
Softkey, чтобы гарантировать правильность
подсчета.
