Установка
120 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
7.5 Столешница
Убедитесь, что столешница обладает необходимой грузоподъ-
емностью и точностью. Для самостоятельного изготовления
столешницы воспользуйтесь чертежом с заданными размерами
из Приложения ( с.149).
7.5.1 Комплектация столешницы
Столешница относится к дополнительному объему поставки.
Для самостоятельного изготовления столешницы восполь-
зуйтесь чертежами из приложения ( с.149).

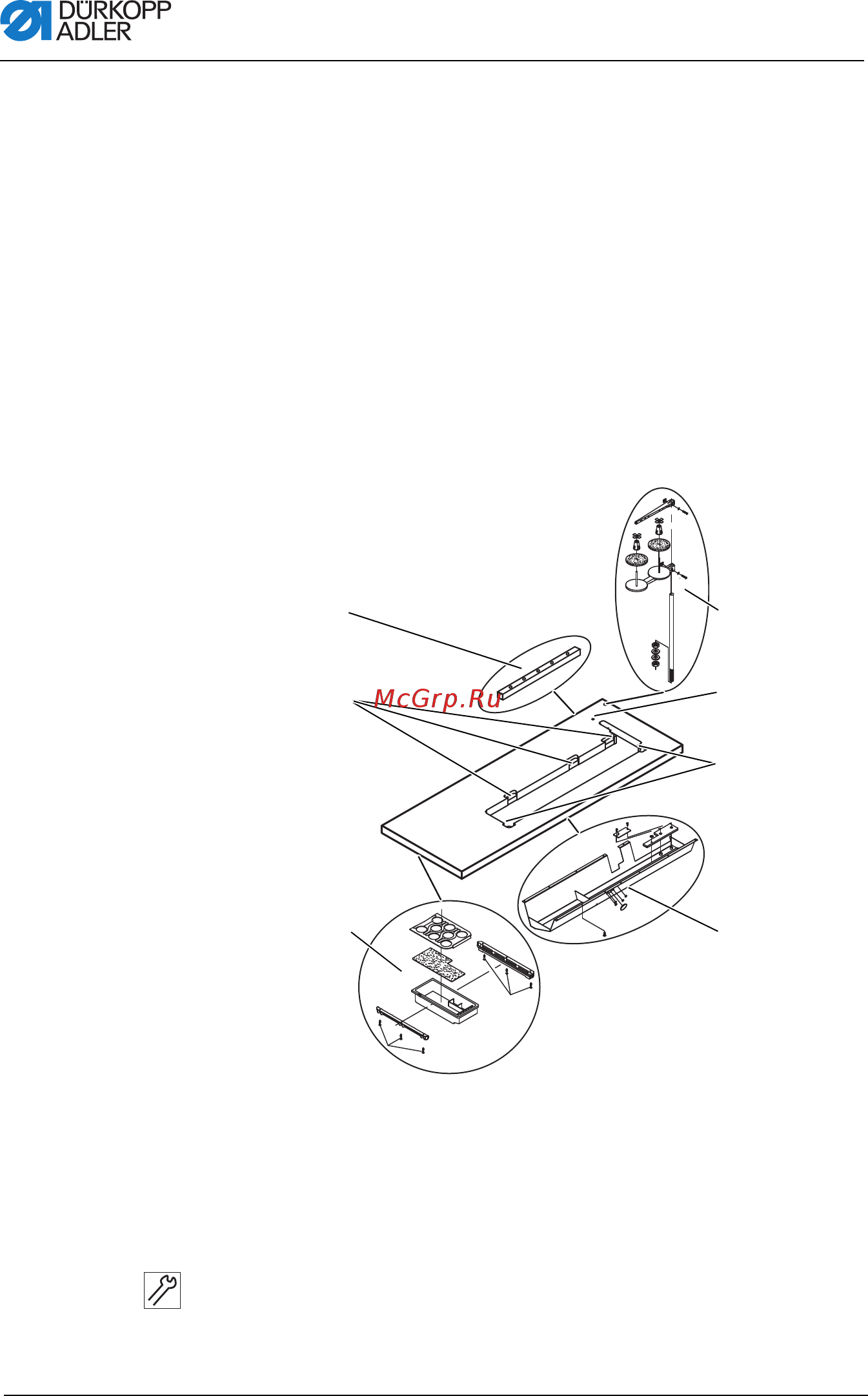

Pис. 61. Комплектация столешницы
Порядок комплектации столешницы
1. Привинтите выдвижной ящик (3) с держателем слева
книжней стороне крышки стола.
(1) - Кабельный канал
(2) - Паз
(3) - Выдвижной ящик
(4) - Масленка
(5) - Выемка
(6) - Отверстие
(7) - Стойка для катушек
⑥
⑦
⑤
④
①
③
②
