Durkopp Adler 867-290040-70 M [132/160] Выравнивание потенциалов
![Durkopp Adler 867-290040-70 M [132/160] Выравнивание потенциалов](/views2/1498943/page132/bg84.png)
Установка
130 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
7.12.2 Выравнивание потенциалов
Заземляющий провод сбрасывает статический заряд верхней
части машины на массу.

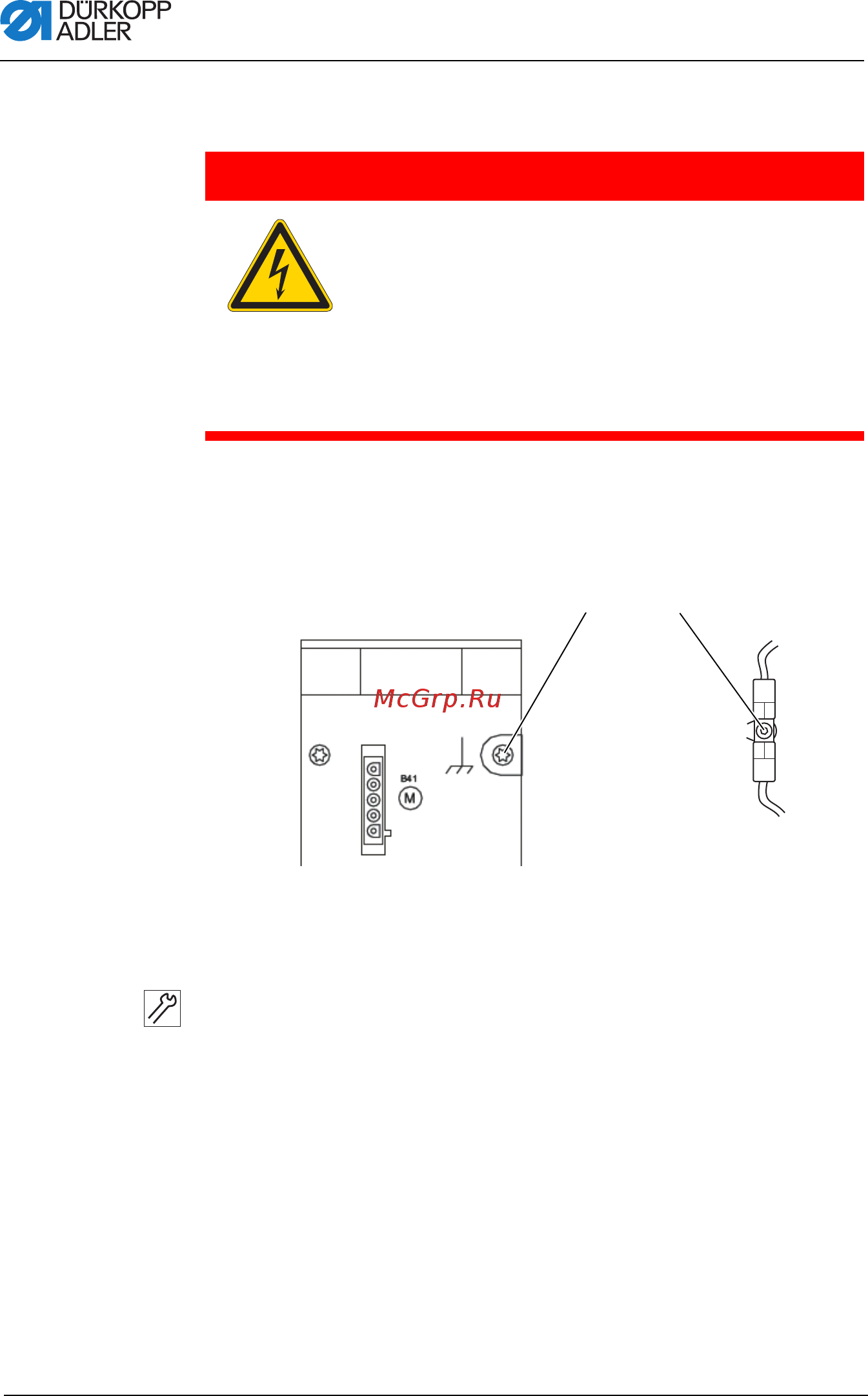

Pис. 71. Выравнивание потенциалов
Порядок выравнивания потенциалов
1. Откиньте верхнюю часть машины.
2. Проведите провод для выравнивания потенциалов от
разъема (1) блока управления на обратной стороне блока
управления через паз в столешнице и вставьте плоский
штекер (2) на опорной плите.
ОПАСНО
Опасность для жизни от токопроводящих
частей!
Незащищенный контакт с электрическим
проводом может привести к опасным травмам.
Извлеките сетевой штекер, прежде чем
выравнивать потенциалы. Обеспечьте защиту
от несанкционированного включения штекера.
(1) - Разъем для блока управления (2) - Плоский штекер
①②
