Программирование
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 103

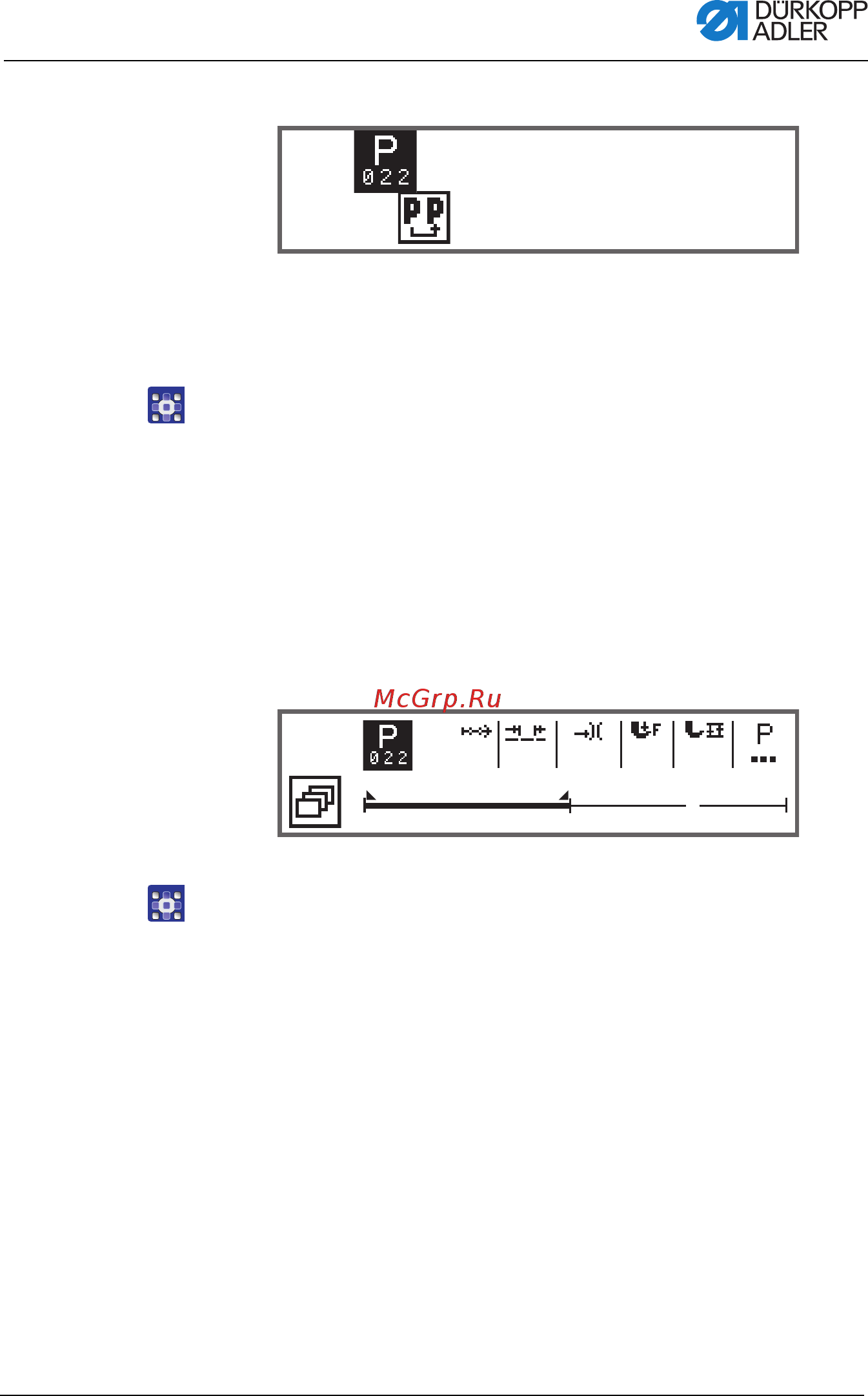

Pис. 50. Копирование программы
Система управления отображает на экране следующий
свободный номер программы.
5. Сохраните номер программы клавишей OK.
ИЛИ
Выберите клавишами
▲/▼ другой номер программы или
введите его цифровыми клавишами 0–9.
6. Подтвердите номер программы клавишей OK.
Номер программы сохраняется.
Машина переключается в режим редактирования
иначинает мигать номер программы
Pис. 51. Экран после определения номера программы
7. При необходимости внесите изменения в новую скопиро-
ванную программу.
8. Нажмите клавишу ESC.
Программа сохранится. Машина переключается в авто-
матический режим, выбирается новая составленная
программа.
