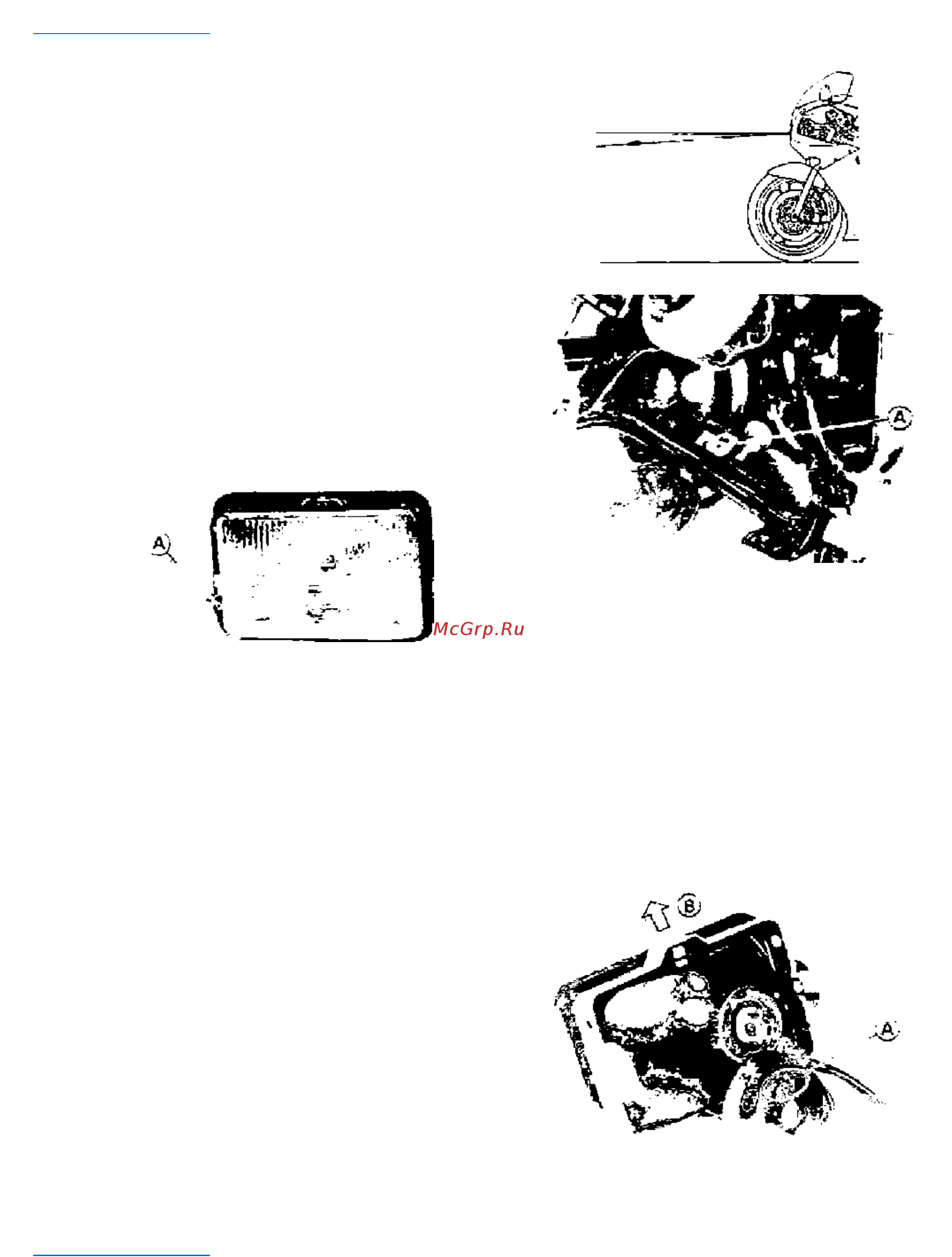

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 15-25

Система освещения

Луч фары является корректируемым и горизонтально ивертикально

. Стремление фары должно быть правильно скорректированооба для В

ашей безопасности, а также того из надвигающихся водителей(драйве

ров).В большинстве областей незаконно поехать с неправильноскоррек

тированная фара.

Горизонтальная корректировка луча фары• Поверните регулировочный винт на оправе фары в илипока луч не указывает прямо вперед. Превраще

ниерегулировочный винт по часовой стрелке делает луч фарыпункт(точка) налево

A. Регулировочный винт

Луч фары вертикальная корректировкаЛуч фары является корректируемым

вертикально. Если скорректированослишком низко ни низкий ни дальн

ий свет не осветит дорогудостаточно далеко вперед. Если скорректиро

вано слишком высоко, дальний светне осветит дорогу близко вперед и

нижний уровеньлуч свяжет(обяжет) надвигающихся водителей(драйвер

ы).

• Ослабьте регулировочный болт и скорректируйте луч доизлучите пунк

ты(точки) прямо вперед.

• Сожмите болт после корректировки луча.

ОТМЕТИТЬ

O На дальнем свету, самые яркие пункты(точки) должны быть немн

огониже горизонтали с мотоциклом на его колесах инаездник(вод

итель) усажен. Скорректируйте фары к надлежащемуугол соглас

но iocal инструкциям.

A. Регулировочный болт

Заменяющие примечания(ноты) лампочки(луковицы) фар

ыОСТОРОЖНОСТЬ

При обработке кварцевых галогенных ламп никогда не затрагивай

тестеклянная часть голыми руками. Всегда используйте чистоетка

нь. Нефтяное(Масляное) загрязнение от рук или грязных тряпок м

ожетуменьшите(сократите) жизнь лампочки(луковицы) или застав

ьте лампочку(луковицу) взрываться.

• Установите пылезащитную заглушку так, чтобы 'ГЛАВНАЯ» Мари под

черкнулаи покрытие соответствует на лампочку(луковицу) твердо как

A. Высший балл
