Сервисный мануал Страница: 46

Kawasaki ZXR 400 [46/198] Slide 46

ДВИГАТЕЛЬ 4-10 НА ВЕРХНИЙ КРАЙ

Силиконовый герметик OApply к линии разъема картера иизоляцио

нная шайба (см. 4-72).

o Применяют непостоянный агент захвата только к одному болту(с

м. 4-12).

Кулачковый вал

Удаление кулачкового вала

• Удалите следующий.

Более низкие Обтекатели(Подарки) (см. главу Рамы),

Покрытие катушки(обмотки) погрузки(пикапа)

Резина увлажнителя (от заднего кулачкового цепного

гида)• Удалите следующий.

Карбюратор (см. главу Топливной системы),

Покрытие Головки цилиндра (эта глава)

Держатель свечи зажигания

Механизм натяжения Цепи кулачкового вала (эта глава)

ОТМЕТИТЬ

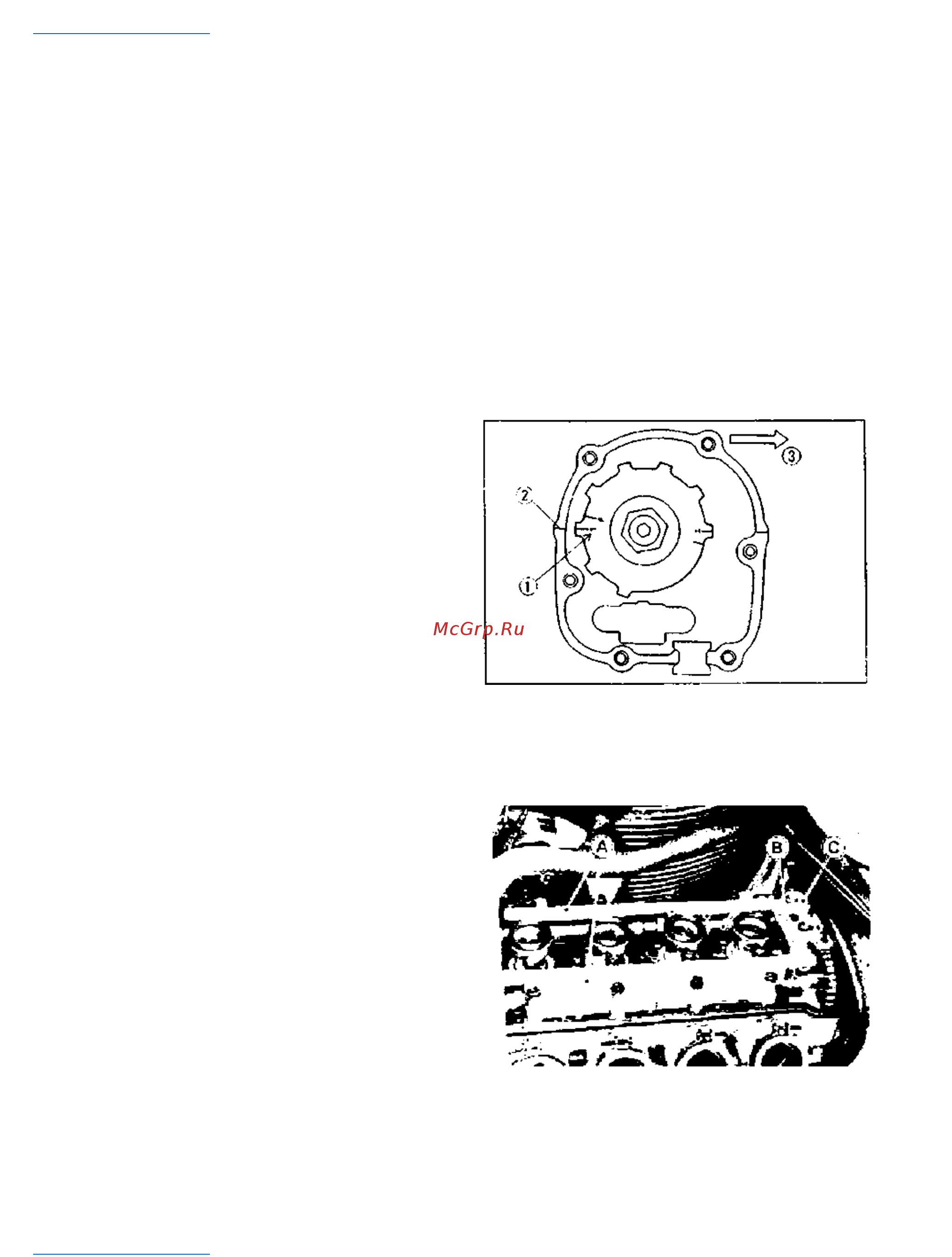

CBefore удаление цепного механизма натяжения, расположитеколенчат

ый вал в поршне № 1.4 TOC.

TDC Марк 3. Передняя сторона

Синхронизация Марка (линия разъема картера)

•

• Удалите болты с головкой кулачкового вала и взлетитезаглавные

буквы(крышки) кулачкового вала, кулачковые валы и верхний ц

й ( )

A. Заглавные буквы кулачкового вала

C. Верхний цепной гид(путеводитель)

Кулачковые валы

• Наполните чистую ткань в цепной туннель для хранения любогочас

ти от попадения в картер.
