Сервисный мануал Страница: 195

Kawasaki ZXR 400 [195/198] Slide 195

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 15-34

Водный контроль температурного датчика

• Приостановите датчик в контейнере хладагента так, чтобыпроектир

ование обнаружения температуры и нарезало резьбу на часть,зат

опленный.

• Используя омметр, измерьте внутреннее сопротивлениедатчик чере

з терминал и тело втемпературы показаны в столе(таблице).

Водный температурный датчик

80°C (175°F): 47 ~ 57 D

100’C (212T): 25 ~ 30 Q

ОТМЕТИТЬ

O датчик и термометр не должен затрагиватьконтейнерные сто

роны или нижняя часть.

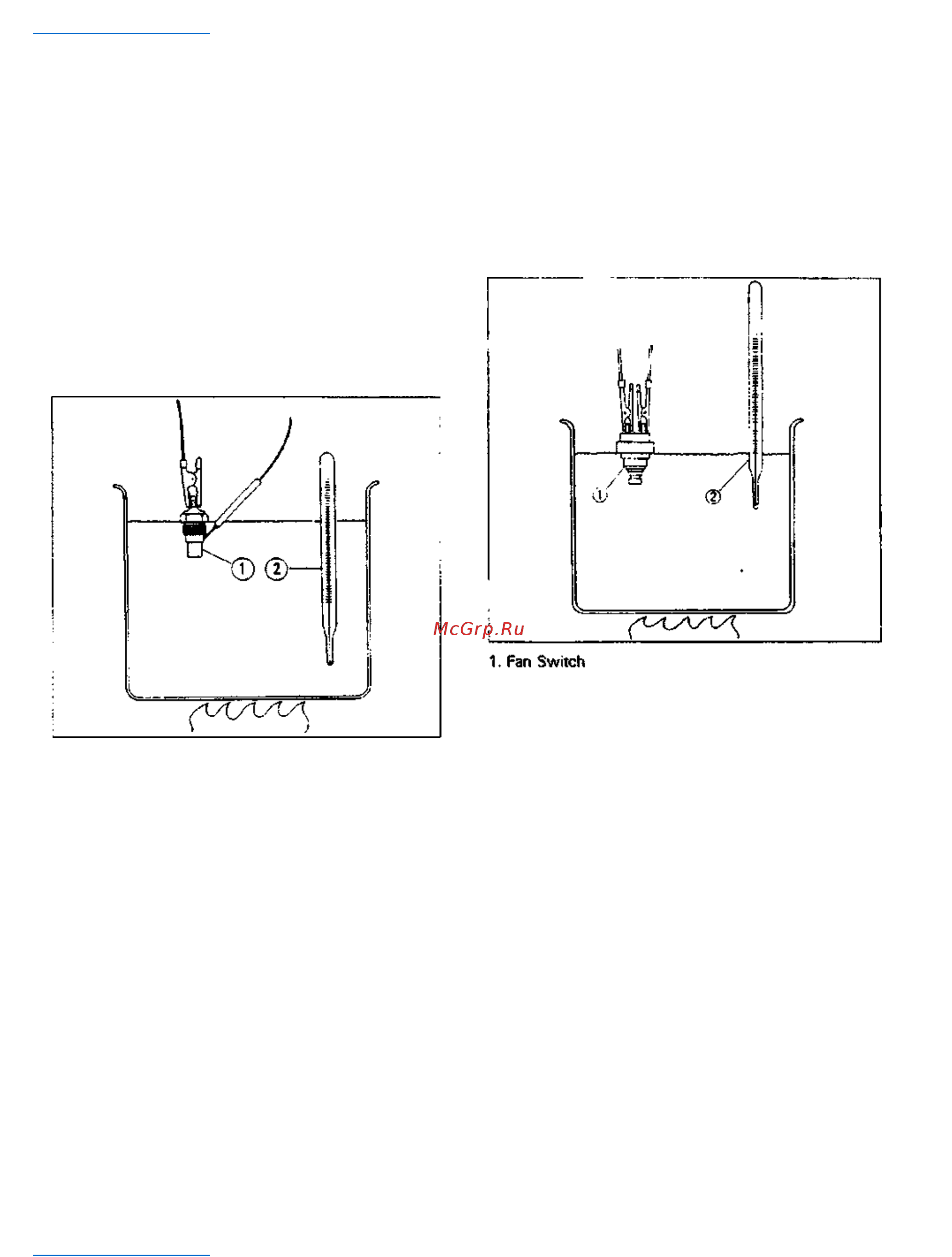

1. Водный температурный датчик 2. Термометр

★If омметр не показывает указанные величины,замените датчик.

Контроль выключателя вентилятора

• Используя омметр, проверьте для наблюдения этого толькосвязи, п

оказанные в столе(таблице), имеют непрерывность (онулевые Ом

ы).

★

If переключатель(коммутатор) имеет открытое или короткое, ремо

Сопротивление выключателя вентилятора

O Возрастающая температура:

От ПРОЧЬ до НА в 93~103°C(199 — 21

7 ° F}

Температура OFalling:

От НА ПРОЧЬ в 91 ~ 95°C(196 — 203T)

НА: меньше чем 0,5 QПРОЧЬ: б

ольше чем 1 М O

• Приостановите переключатель(коммутатор) в контейнере хладагент

а так, чтобыобнаруживающее температуру проектирование и наре

зало резьбу на частьпогружены.

• Приостановите точный термометр в хладагенте.

ОТМЕТИТЬ

Переключатель(Коммутатор) OThe и термометр не должны затра

гиватьконтейнерные стороны или нижняя часть.

• Поместите контейнер по источнику тепла и постепенноповысьте тем

пературу хладагента при побуждениихладагент мягко.
