Сервисный мануал Страница: 40

Kawasaki ZXR 400 [40/198] Slide 40

ДВИГАТЕЛЬ 4-4 НА ВЕРХНИЙ КРАЙ

Спецификации

Пункт(Изделие) Стандарт Сервисный предел

Кулачковый вал:

Кулачковая высота:

Входное отверстие

31.778 — 31,918 мм fe 31,68 мм

Выхлоп 31,469 ~ 31,609 мм 31,37 мм

Кулачковый вал, разрешение(устранение) кепки кулачко

вого вала:

0.028 — 0,071 мм 0,16 мм

B 0.078 - 0,121 мм 0,21 мм

Диаметр журнала Camshaft: A 23.950 - 23,972 мм 23,92 мм

B 23 900 ~ 23,922 мм 23,87 мм

Кулачковый вал, имеющий внутренний диаметр 24.000 - 24,021 мм 24,08 мм

Выход кулачкового вала

—

0,1-миллиметровый МДП

Цепь кулачкового вала длина с 20 связями(сс

ылками)

127.0 ~ 127,4 мм 128,9 мм

Головка цилиндра:

Цилиндрическое сжатие (Применимый диапазон)Дефор

686 - 1 079 кПа

(7,0 ~ 11,0 кг/см

, 9 9 - 1 5 6 ф у н т о в н а к в а д р а т н

ы й д ю й м )@330 об/мин (об/мин)

0,05 мм *

Клапаны:

Разрешение(Устранение) клапана: Входное отверстие 0.12 — 0,17 мм

—

Выхлоп 0.16 — 0,21 мм

—

Длина свободного пробега пружины клапана: 38,2 мм 36,4 мм

Толщина верхней части клапана: Входное отверстие 0,5 мм 0,25 мм

Выхлоп 0,7 мм 0,35 мм

Изгиб основы клапана 0,02 МДП или под 0,05-миллиметровый МДП

Угол резания седла клапана 45% 32% 60 °

—

Поверхность седла клапана:

Ширина: входное отверстие

0.5 — 1,0 мм ___

Выхлоп 0.5 — 1,0 мм

—

Наружный диаметр: Входное отверстие 21.5 - 21,7 мм

—

Выхлоп 18.5 — 18,7 мм

—

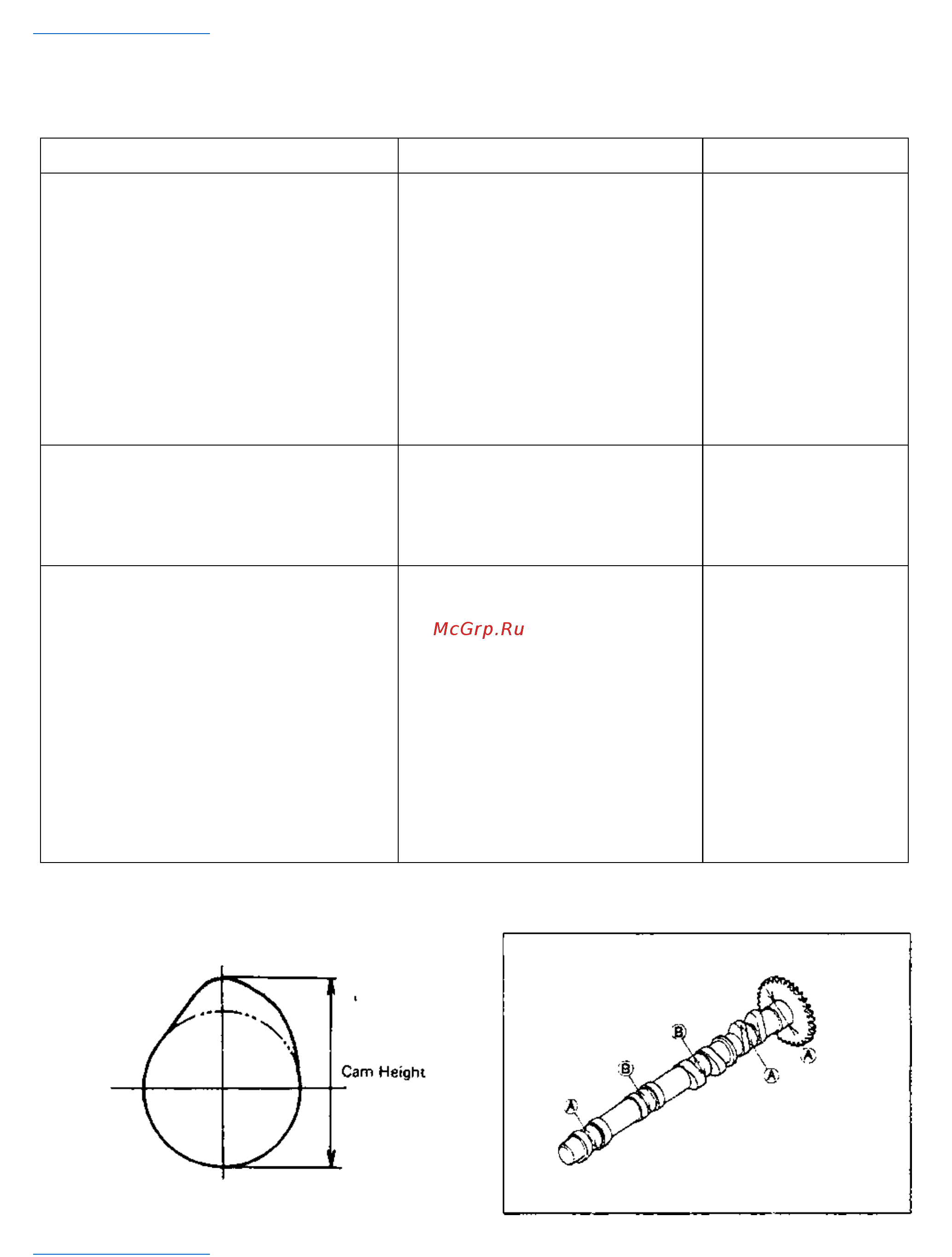

Измерение высоты кулачкового вала Диаметр журнала кулачкового вала
