Сервисный мануал Страница: 97

Kawasaki ZXR 400 [97/198] Slide 97

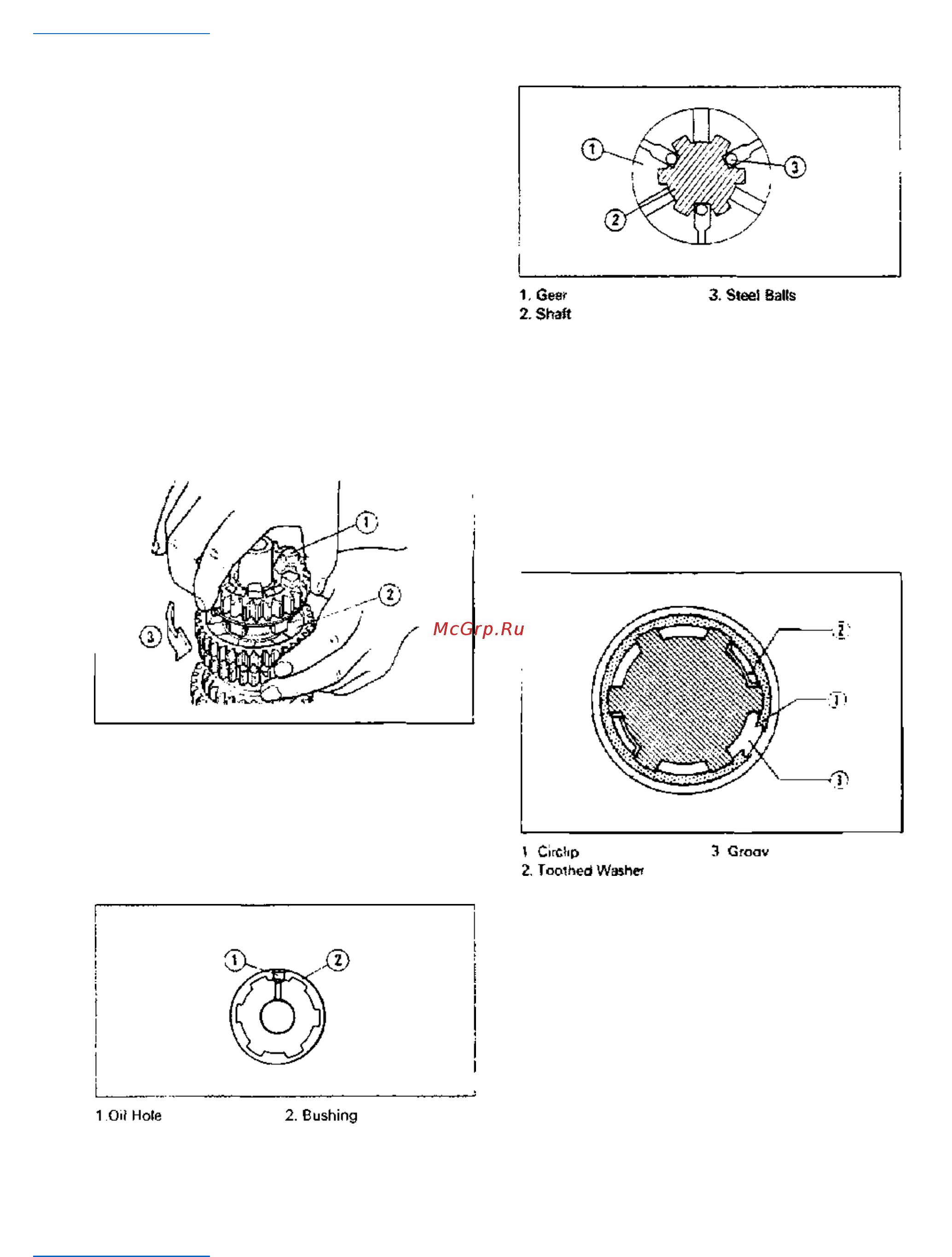

Установка Трансмиссионного вала

• Будьте осторожны в следующем.

O Применяют моторное масло к скользящей части механизмов(пер

едач) иподшипники.

c Проверка, чтобы видеть, что булавки набора и установочные кол

ьца существуют.OInstall вал привода и выходной вал в верхнеекар

тер половина.

Разборка передачи

• Удалите трансмиссионные валы.

• Используя плоскогубцы пружинного кольцевого замка (специальн

ый инструмент: 57001-144) кудалите пружинные кольцевые зам

ки, демонтируйте трансмиссионные валы.

• 5-й механизм(передача) на выходном вале имеет три стальных ш

ара(мяча)собранный в него для положительного нейтрального и

скателямеханизм. Демонтируйте 5-й механизм(передачу) следу

ющим образом.

OSet выходной вал в вертикальной позиции, держащейся3-й механ

изм(передача)

1 5-й Механизм(Передача)

3. Вращайтесь бы

Ассамблея передачи

• Установите втулки механизма(передачи) на шахтах с их нефтью(

маслом)отверстия выровнены к отверстиям нефти(масла) шахт

КОЛЕНЧАТЫЙ ВАЛ / ПЕРЕДАЧА 8-15

Представление(Вид) AA

ОСТОРОЖНОСТЬ

Не применяйте смазку к стальным шарам(мячам) для сдержани

я ихместо. Это вызовет положительного нейтрального искателя

механизм для неправильного функционирования.

• Замените любой пружинный кольцевой замок, которые были удале

ны с новыми.• Установите пружинные кольцевые замки так, чтобы о

ткрытие было выровнено к aканавка шлица.

• Установите зубчатые шайбы так, чтобы зубы не быливыровненны

й к открытию пружинного кольцевого замка.

• Вместите стальные залоги в 5-е отверстия механизма(передачи) как показано.
