Сервисный мануал Страница: 53

Kawasaki ZXR 400 [53/198] Slide 53

ДВИГАТЕЛЬ НА ВЕРХНИЙ КРАЙ 4-17

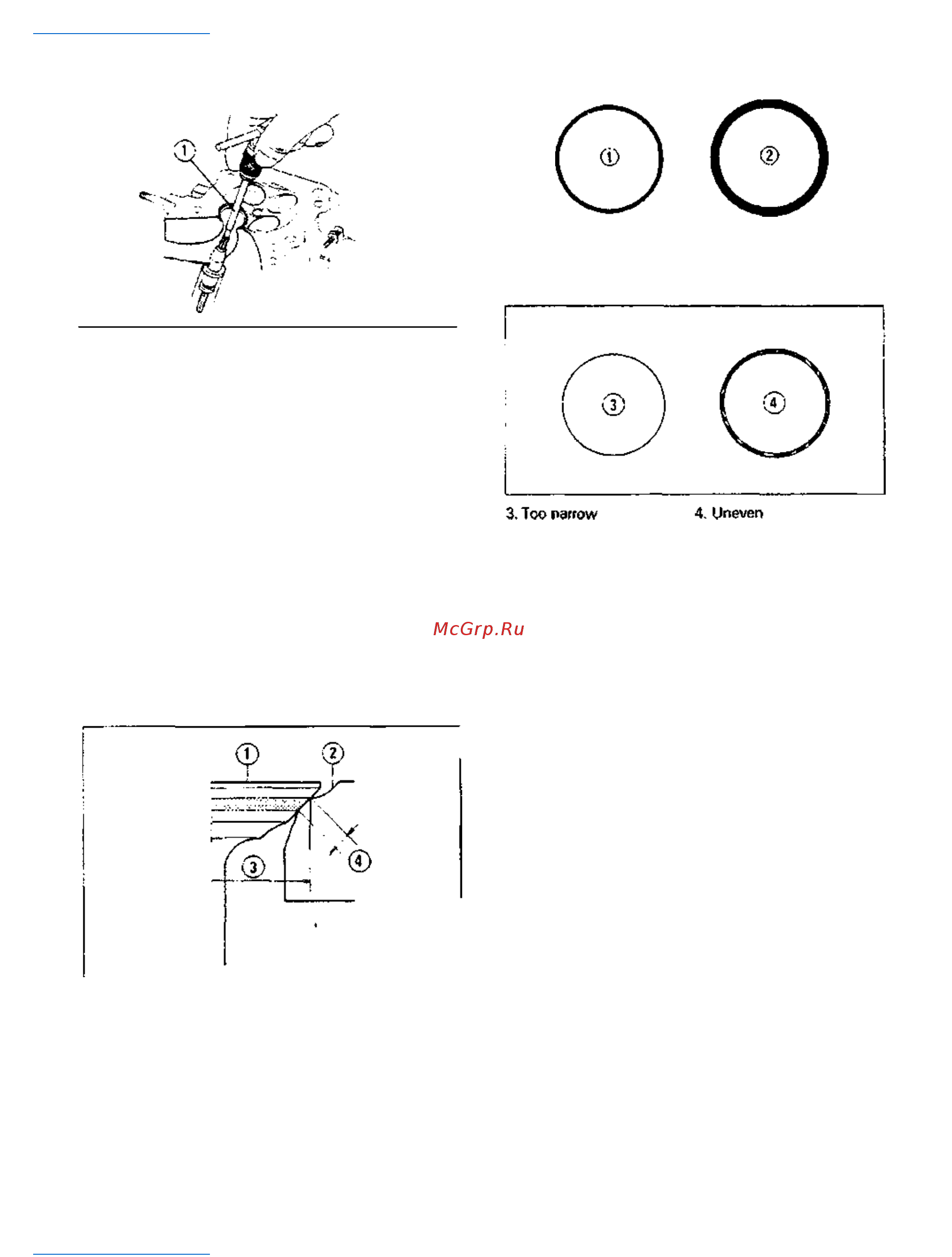

Развертка гида(путеводителя) клапана 57001 - 1274

Наружный диаметр седла клапана• Если наружный диаметр фиксирующегося образца наседло клапана является слишком большим или слишком

маленьким, восстановите седло клапана.

Наружный диаметр седла клапана

Стандарт: входное отверстие:

21,5 ~ 21,7 мм

Выхлоп: 18 5 ~ 18 7 мм

1. Хороший

2. Слишком широкий

Контроль ширины седла клапана

• Проверьте ширину седла клапана.

0 Мер(Показателей) ширина места части, где существует нетуглер

од наращивания(построения) (белая часть) седла клапана скро

нциркуль верньера.

Клапан

Седло клапана

Размещение поверхностного наружного диаметра

Ширина седла клапана

Ширина седла клапана (В и ИСКЛЮЧАЯ)

Стандарт: 0,5 ~ 1,0 мм

★

If ширина седла клапана не в указанном диапазоне,восстанови

те седло клапана.

Ремонт седла клапана (полирование клапана)

• Используя резаки седла клапана (специальные инструменты), вос

становитеседло клапана.

Резаки седла клапана

Входные клапаны: 45* - 024.5 57001-1113

32' - 025 57001-1118

60 ° - 030 57001-1123

Выхлопные клапаны

45 “- 022 57001-1205

32-022 57001-1206

60”-030 57001-1123

ilder и Бар(Брусок)

Держатель: 57001-1275

Бар(Брусок): 57001-1128

★

If инструкции изготовления не доступны, использованиеследую

Уход о работе резака места:

1. Этот резак седла клапана развит для шлифования клапана для

ремонт. Поэтому резак не должен использоваться для другогоц

ели, чем ремонт места.

Не бросать! или шок резак седла клапана, илиалмазные частиц

ы могут уменьшиться.

Применяю моторное масло к резаку седла клапанапрежде, чем

шлифовать поверхность места. Также отмойтесь земля(основа

ние)частицы, придерживающиеся резака с абсорбционным мас
