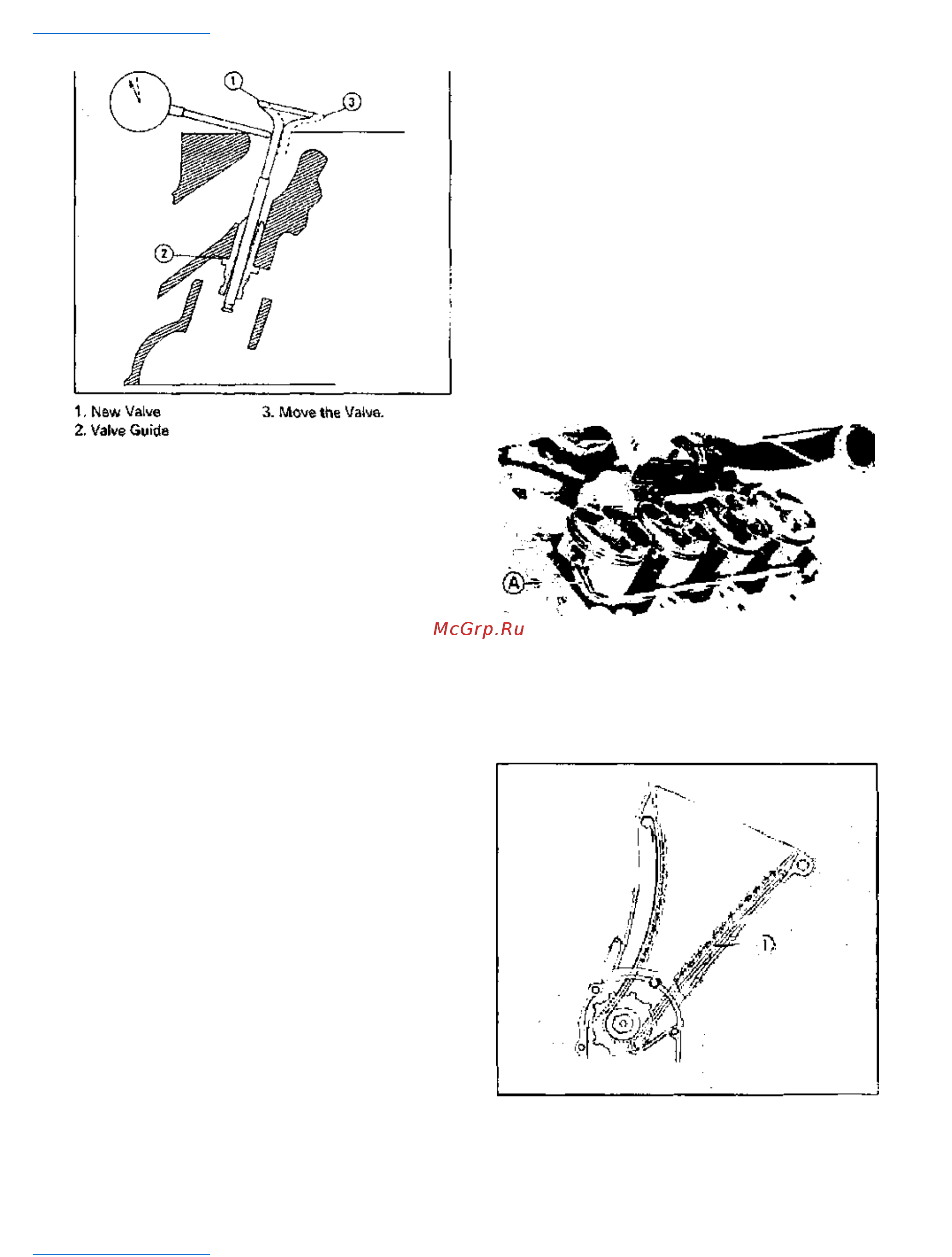

ДВИГАТЕЛЬ 4-20 НА ВЕРХНИЙ КРАЙ

Цилиндр, поршни

Цилиндрическое удаление

• Удалите следующий.

Головка цилиндра (см. демонтаж головки цилиндр

а),Гид(Путеводитель) Цепи кулачкового вала (исто

щают сторону),

Водопроводная труба

Цилиндрическая установка

• Установите новую цилиндрическую прокладку.

• Примените моторное масло к цилиндрической скуке.

• Используя поршневую основу (специальные инструменты), устан

овите цилиндрблок.

A. Поршневая основа: 57001-147

• Установите цилиндр и цепного гида(путеводитель) (выхлопная ст

орона)как показано.

1. Цепной гид(путеводитель)
