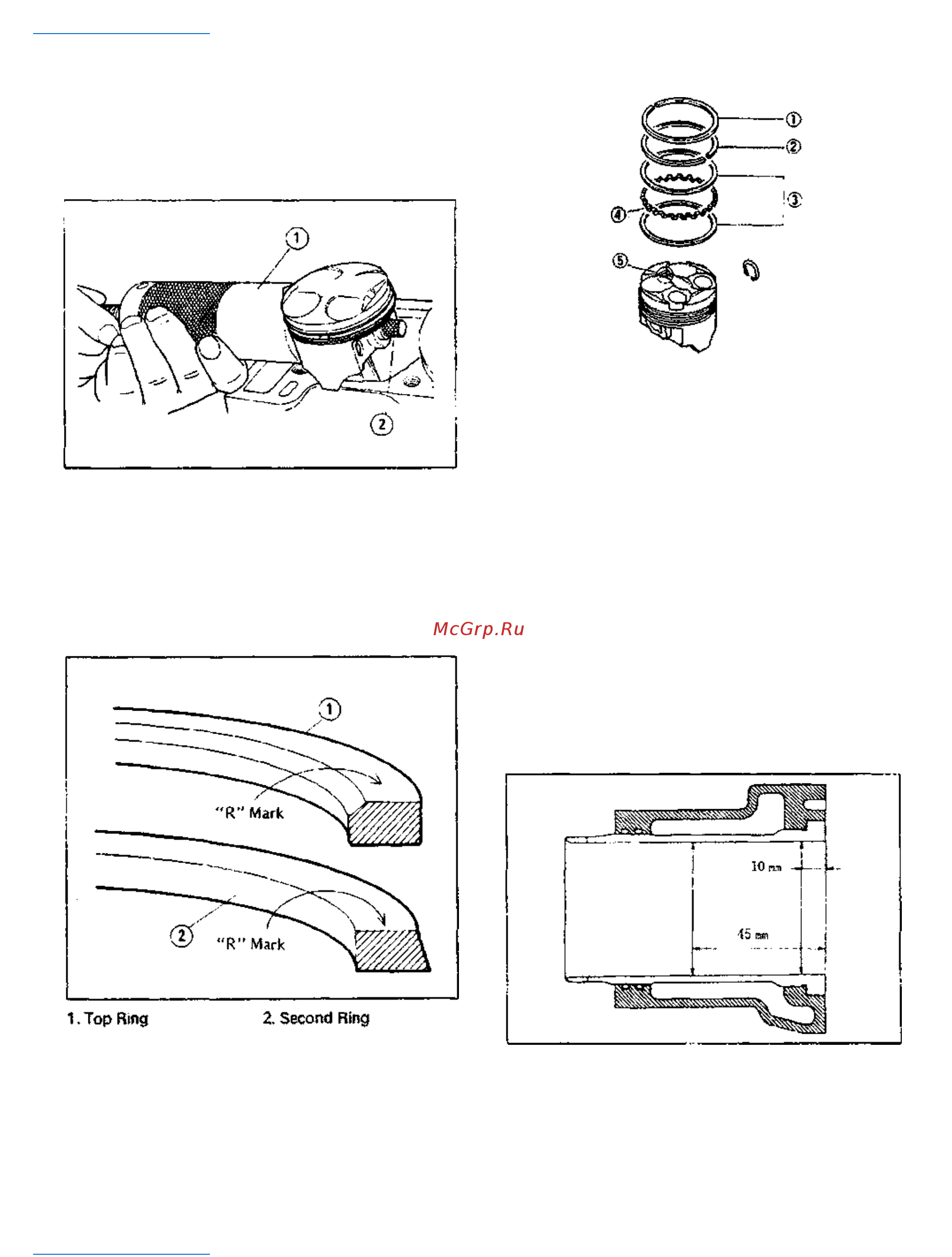

ДВИГАТЕЛЬ НА ВЕРХНИЙ КРАЙ 4-21

Поршневое удаление

• Удалите цилиндр (см. эту главу).

•

Поместите чистую ткань под поршнями и удалитепружинные коль

ца поршневого пальца от за пределами каждого поршня.

• Используя поршневой палец poller сборка (специальный инструме

нт),удалите поршневые пальцы.

Поршневой палец Ассамблея Puller: 57001 - 9

Адаптер

Поршневая установка

• Главные(Высшие) и вторые кольца должны быть установлены с Rотметки на выравнивающих кольцах.

• Стрелка на поршневой голове должна показать кпередняя сторона д

вигателя.

• Открытия поршневого кольца должны быть расположены как показан

ониже. Открытия нефтяных(масляных) кольцевых рельсов стали до

лжны бытьприблизительно 30 ~ 40 ° угла от открытия вершиныrina.

1. Главное(Высшее) Кол

ьцо

Второе Кольцо

3 Н ф (М )

4. Нефтяной(Масляный) к

ольцевой расширитель(эксп

андер)

ОСТОРОЖНОСТЬ

Не снова используйте пружинные кольца, когда удаление слабеет

идеформирует их. Они могли выпасть и выигратьцилиндрическая

стена.

Цилиндрический износ

• Измерьте цилиндрический внутренний диаметр, берущий aот одной

стороны к другой и переднезаднее измерение в каждомиз этих дву

х позиций (общее количество четырех измерений)показанный ниж

е.

Цилиндрический внутренний диаметр:

Стандарт: 57.000 — 57.012 rmr>

Сервисный Предел: 57,10 мм
