Сервисный мануал Страница: 96

Kawasaki ZXR 400 [96/198] Slide 96

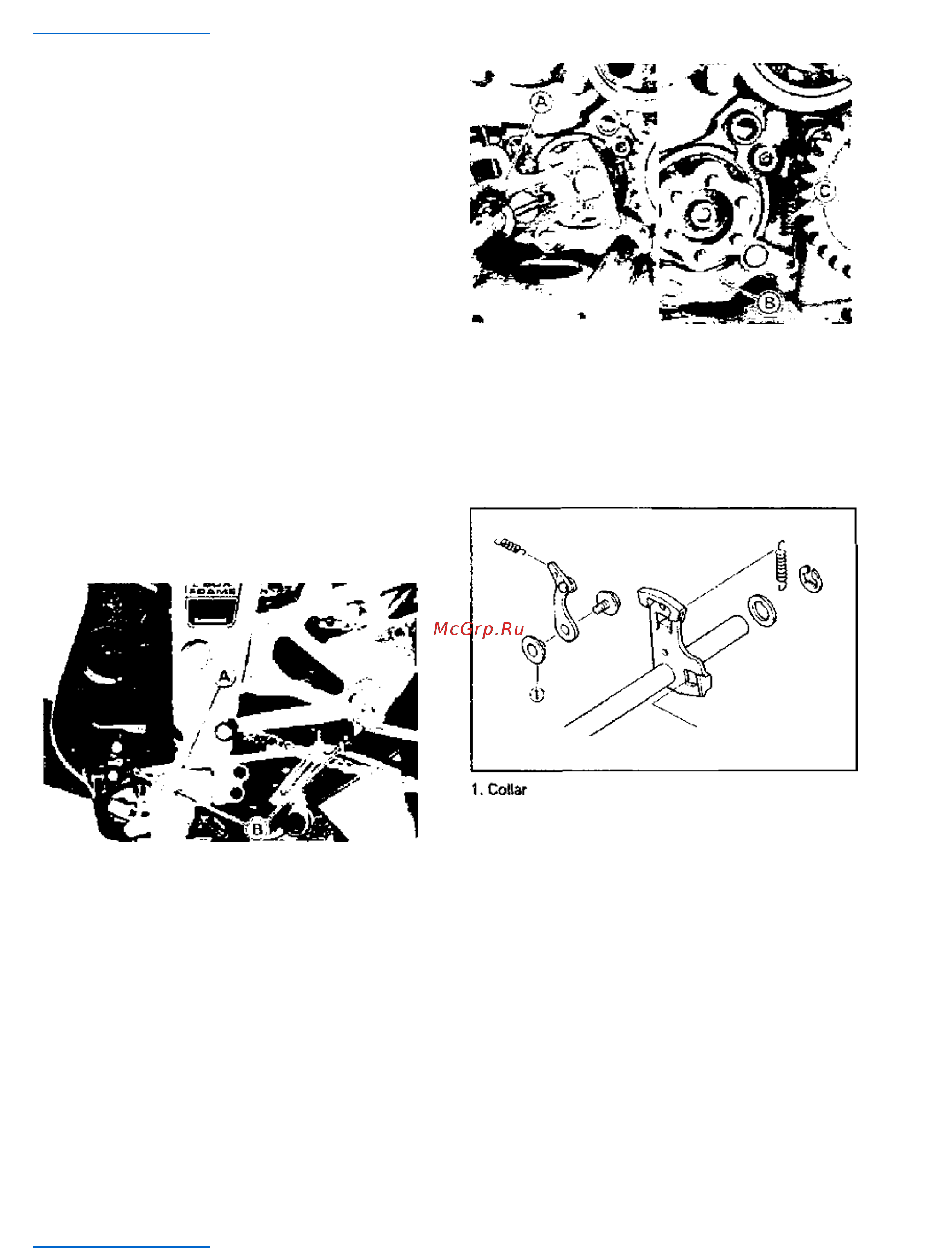

КОЛЕНЧАТЫЙ ВАЛ 8-14 / ПЕРЕДАЧА

Передача

Удаление педали управления

• Удалите левую сторону более низкий обтекатель(подарок) (см

. главу Рамы).

•

Отметьте позицию переводного рычага на шахте изменения такт

о, что это может быть установлено позже в той же позиции.

У й

Установка педали управления

• Примените смазку к центру педали управления.

• Сожмите монтажный болт педали управления к указанномукрутя

щий момент.

★

Если необходимо, скорректируйте peda! позиция из стандартапо

зиция для удовлетворения Вам следующим образом.

•

Ослабьте переднюю сторону и стопорные гайки стержня рева.

ОТМЕТИТЬ

o стопорная гайка рядом с затруднительной частью стержня им

еетлевая резьба.

• Поверните стержень для корректировки позиции педали.

• Сожмите tocknuts надежно.

A. Стержень B. Стопорная гайка

Externa! Демонтаж механизма изменения

•

Удалите следующий.

Моторное масло (см. главу Системы смазки Двигателя),

Сцепление(Муфта)

Педаль управления

•

Вытащите руку механизма изменения с шахтой изменения.

• Удалите пружину рычага барабанной установки изменения и их

перемещениерычаг набора.

A. Рука механизма изменения C. Заведите пружину рыч

агаB перемещают(изменяют) рычаг барабанной установ

Внешняя установка механизма изменения• Будьте осторожны в направле

нии болта рычага барабанной установки измененияворотник

• Сожмите болт рычага барабанной установки изменения к указанно

мукрутящий момент (см. Взорванное Представление(Вид)).

• установите пружину рычага барабанной установки изменения.

Передача должна быть удаление

• Удалите сцепление(муфту) (см. Сцепную главу).

• Демонтируйте двигатель (см. Двигатель Removal/lnstallationглава).

• Разделите картер (см. эту главу).

• Удалите вал привода и выходной вал.
