Kawasaki ZXR 400 [52/198] Slide 52

ДВИГАТЕЛЬ 4-16 НА ВЕРХНИЙ КРАЙ

• Примените моторное масло к кольцевому уплотнителю, установи

те свечу зажиганиядержатель.

★

If разрешение(устранение) клапана не в указанном диапазоне,с

начала запишите разрешение(устранение), и затем скорректиру

йте его.

• Для изменения(замены) разрешения(устранения) клапана замен

ите контейнеродна из различной(другой) толщины.

ОТМЕТИТЬ

OMark и запись шиммируют местоположения, таким образом, он

и могут бытьповторно установленный в их оригинальных(пе

рвоначальных) позициях.

• Выбрать новый контейнер, который приносит разрешение(устран

ение) клапанав указанном диапазоне.

Демонтаж клапана

• Выполните следующий.

O Используя сборку пружинного компрессора клапана (особенный

инструмент), демонтируйте клапан.

Ассамблея пружинного компрессора клапана: 57001 - 241

Адаптер: 57001-1272

Соединение пружинного компрессора клапана: 57001 - 1271

Установка клапана

• Замените масляное уплотнение новым.

• Примените тонкий слой смазки дисульфида молибдена коснова к

лапана перед установкой клапана.

• установите пружины так, чтобы закрытые обмоточные торцывн

из.

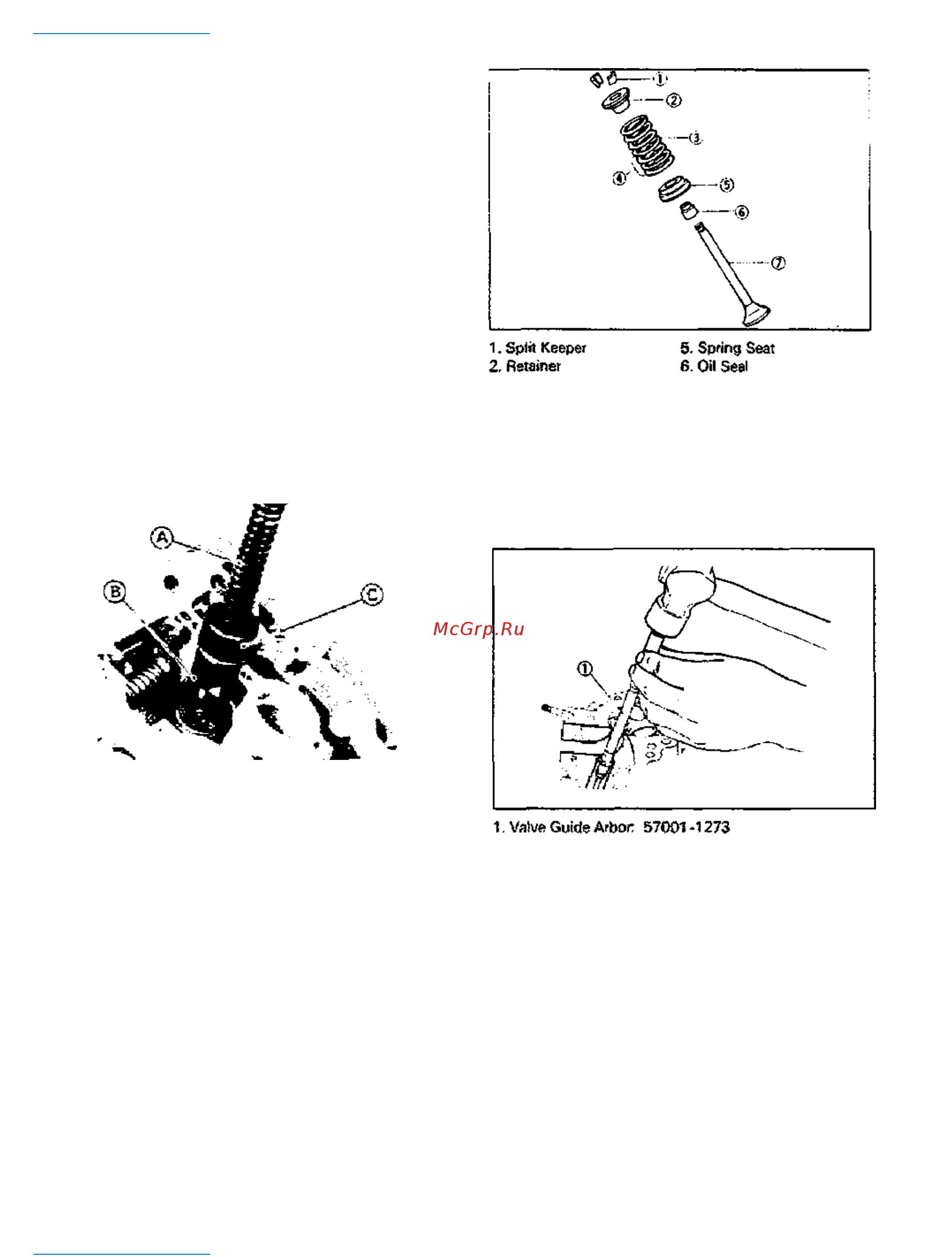

Пружина клапана

7. Основа клапана

4 Закрытый обмоточный конец

Удаление гида(путеводителя) клапана

• Используя дерево гида(путеводителя) клапана (специальный инстр

умент), делайте винтовые нарезыгид(путеводитель) клапана.

ОТМЕТИТЬ

OHeat область вокруг клапана ведут в 120 ~ ISO °C(248 ~ 302°F).

Установка гида(путеводителя) клапана

• Используя дерево гида(путеводителя) клапана (специальный инс

трумент), ездитегид(путеводитель) клапана до его фланца касаетс

ОТМЕТИТЬ

O Тепло область вокруг клапана ведут отверстие к 120 ~15CFC

(248 ~ 30TF).

O Применяются, нефть(масло) к клапану ведут наружную повер

хность перед клапаномустановка гида(путеводителя).

•
