Резистивное торможение
125
Подключение выполняется таким же кабелем, который используется для пита-
ния привода (см. гл. Технические характеристики), таким образом, входные
предохранители защищают также и кабель резистора. Для подключения также
пригоден двужильный экранированный кабель с такой же площадью сечения
проводников. Длина кабеля (к абелей) резистора не должна превышать 10 м.
Способ подключения показан на схеме подключения привода.
ACS800-07/U7
По заказу, резисторы устанавливаются изготовителем в шкафу (шкафах),
расположенном рядом со шкафом привода.
Защита для типора змеров R2…R5 (ACS800-01U1)
Для обеспечения безопасности настоятельно рекомендуется подключить
привод через главный контактор. Контактор должен размык аться в случае
перегрева резистора. С точки зрения безопасности это очень важно, так как
иначе невозможно отключить питание привода в случае возникновения отказа,
когда тормозной прерыватель остается в замкнутом состоянии.

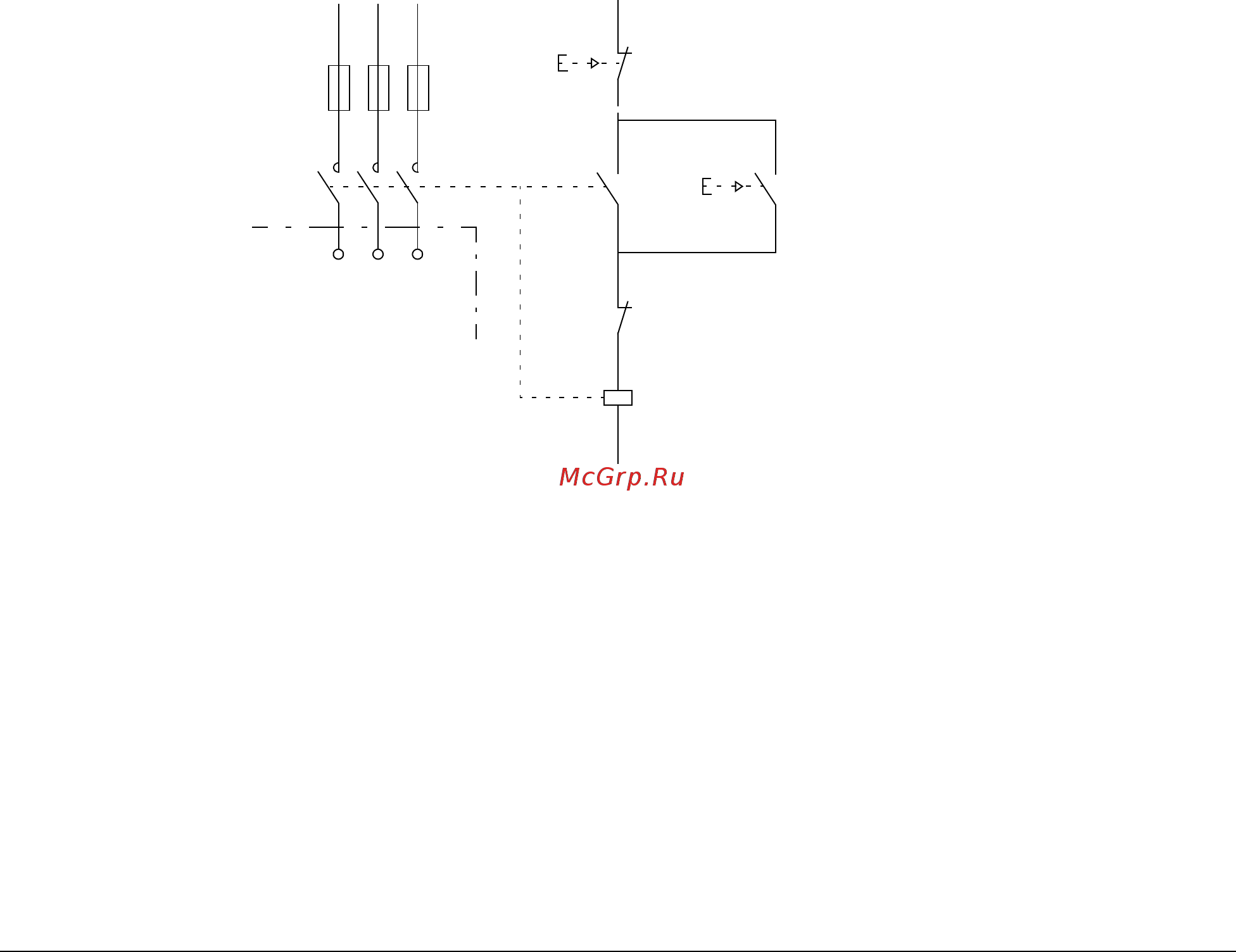

Ниже приведен простой пример подключения.
Защита для типора змеров R6 (ACS800-01, ACS800-07) и R7/R8
(ACS800-02, ACS800-04, ACS800-07)
Главный контактор не требуется для защиты резисторов от перегрева, если
параметры резистора выбраны в соответствии с инструкциями и используется
внутренний тормозной прерыватель. Привод размыкает цепь входного выпря-
мительного моста, если тормозной прерыватель остается в замкнутом
состоянии при наличии отказа. Примечание. При использовании внешнего
тормозного прерывателя (установленного вне модуля привода) применение
главного контактора обязательно.
ACS800
U1 V1 W1
L1 L2 L3
1
2
3
4
5
6
13
14
3
4
1
2
K1
Θ
Предохранители
ОТКЛ
ВКЛ
Тепловой выключатель
(устанавливается
в резисторах ABB)
