ABB ACS800-02 [50/128] Монтаж
![ABB ACS800-02 [50/128] Монтаж](/views2/1555770/page50/bg32.png)
Монтаж
50

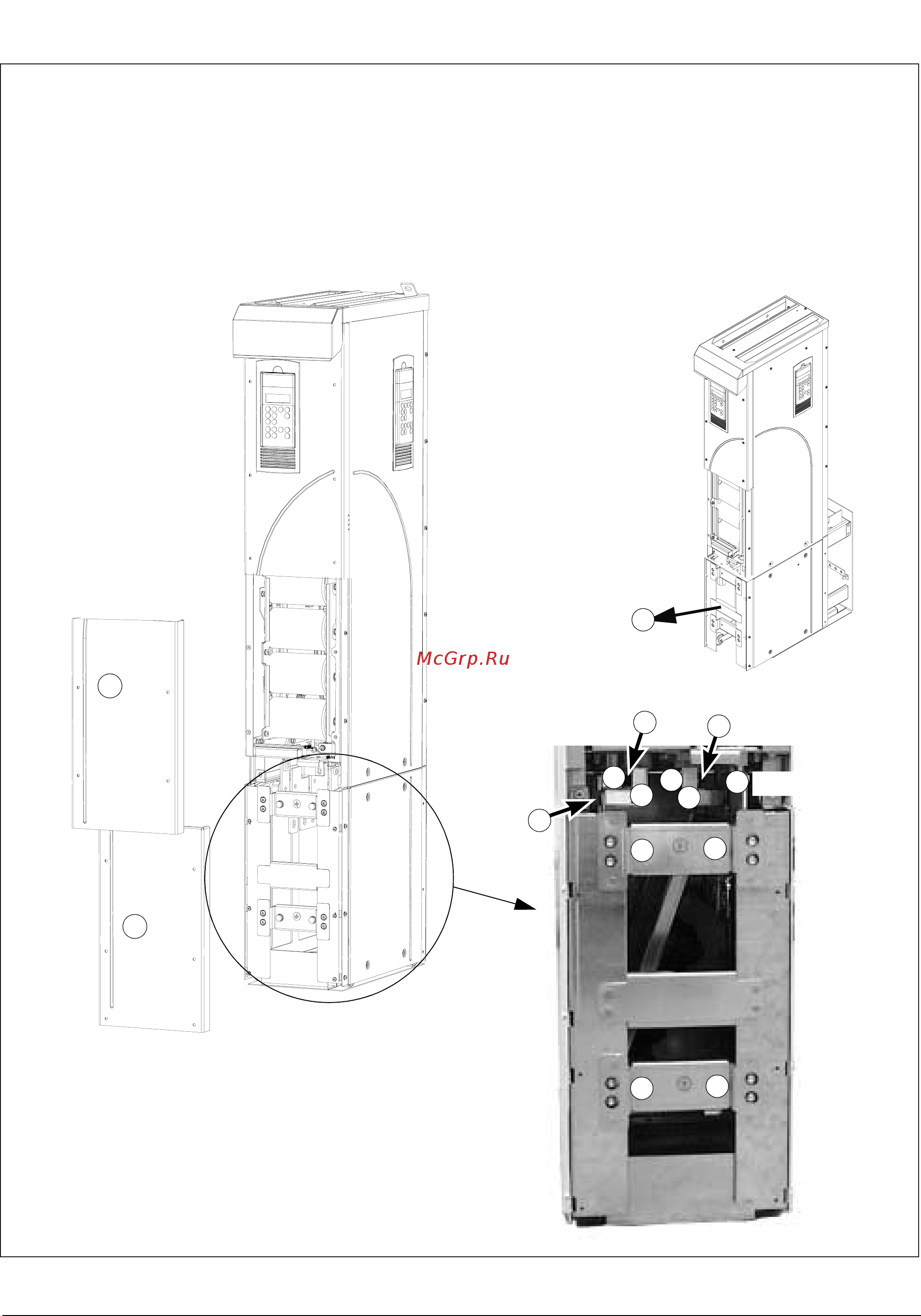

Снимите монтажный пьедестал шасси (R7):
1. Открутите крепежные винты и снимите нижние передние панели.
2. Открутите красные винты, с помощью которых монтажный пьедестал крепится к модулю привода спереди.
3. Открутите черные винты M8 (8 шт. или 9 шт. для варианта +D150), с помощью которых шины монтажного
пьедест ала соединяются с верхней частью привода (модулем привода). Используйте динамометрический ключ
с удлинителем.
4. Выкатите модуль привода за рукоятку наружу.
4
Выкатите модуль привода наружу
1
2
2
1
3
3
3
3
ProE: ACS800-02-R7_manual2.drw
2
2
3
3
3
2 шт.
3
