Монтаж
51

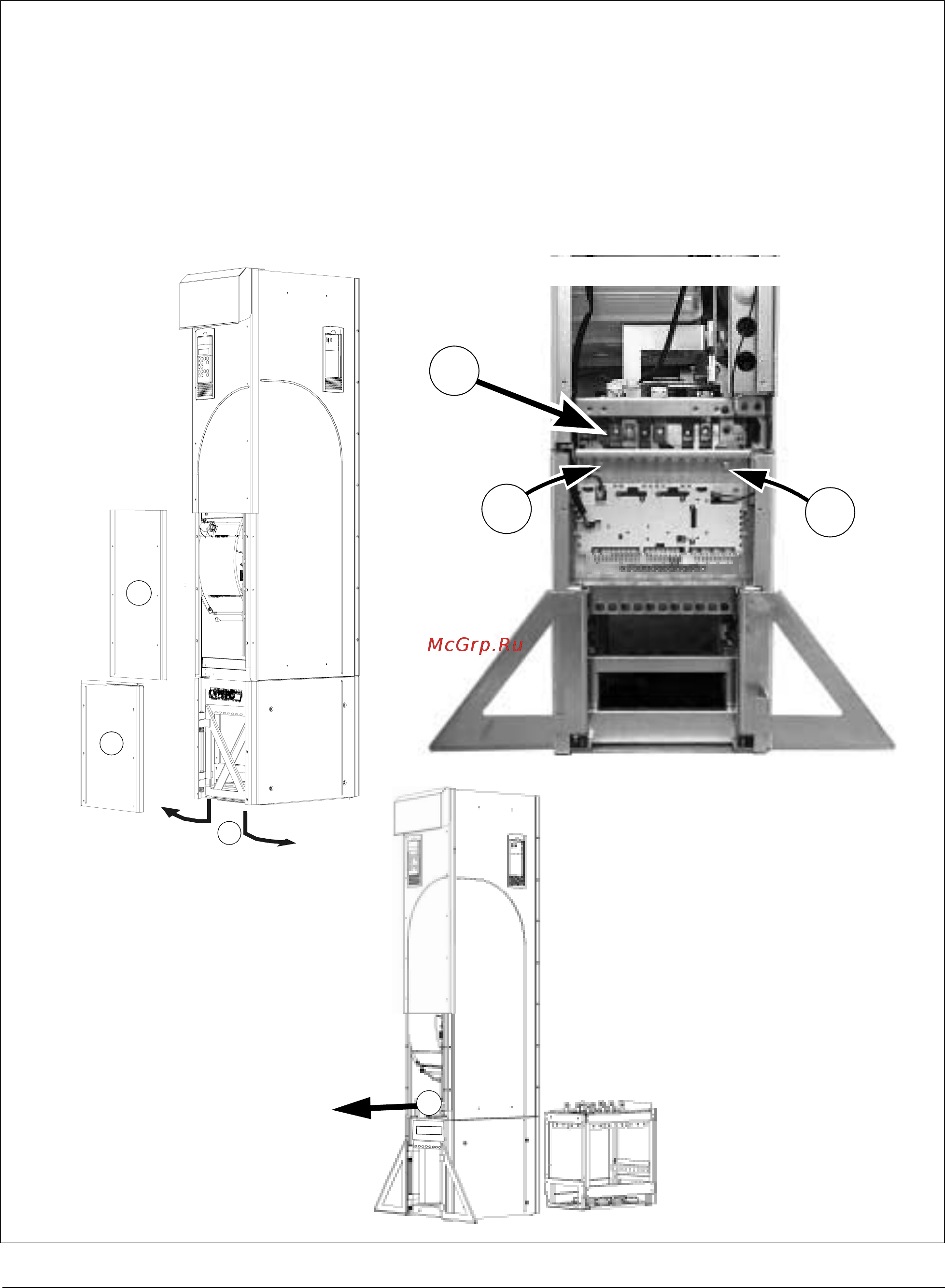

Снимите монтажный пьедестал (R8):
1. Открутите крепежные винты и снимите нижние передние панели.
2. Немного нажмите левую опору корпуса вниз и поверните ее влево. Зафиксируйте опору в нижнем положении.
Таким же образом поверните правую опору. Опоры обеспечивают устойчивость привода при выполнении
монтажных работ.
3. Открутите винты, с помощью которых монтажный пьедестал крепится к модулю привода спереди.
4. Используя динамометрический ключ с удлинителем, о ткрутите винты, с помощью которых шины монтажного
пьедестала соединяются с верхней частью привода (модулем привода).
5. Выкатите модуль привода за рукоятку наружу.
1
2
1
3
4
5
Красные
8 шт. или
Монтажный пьедестал
отсоединен
3
винты M10
9 шт. для
варианта
+D150
