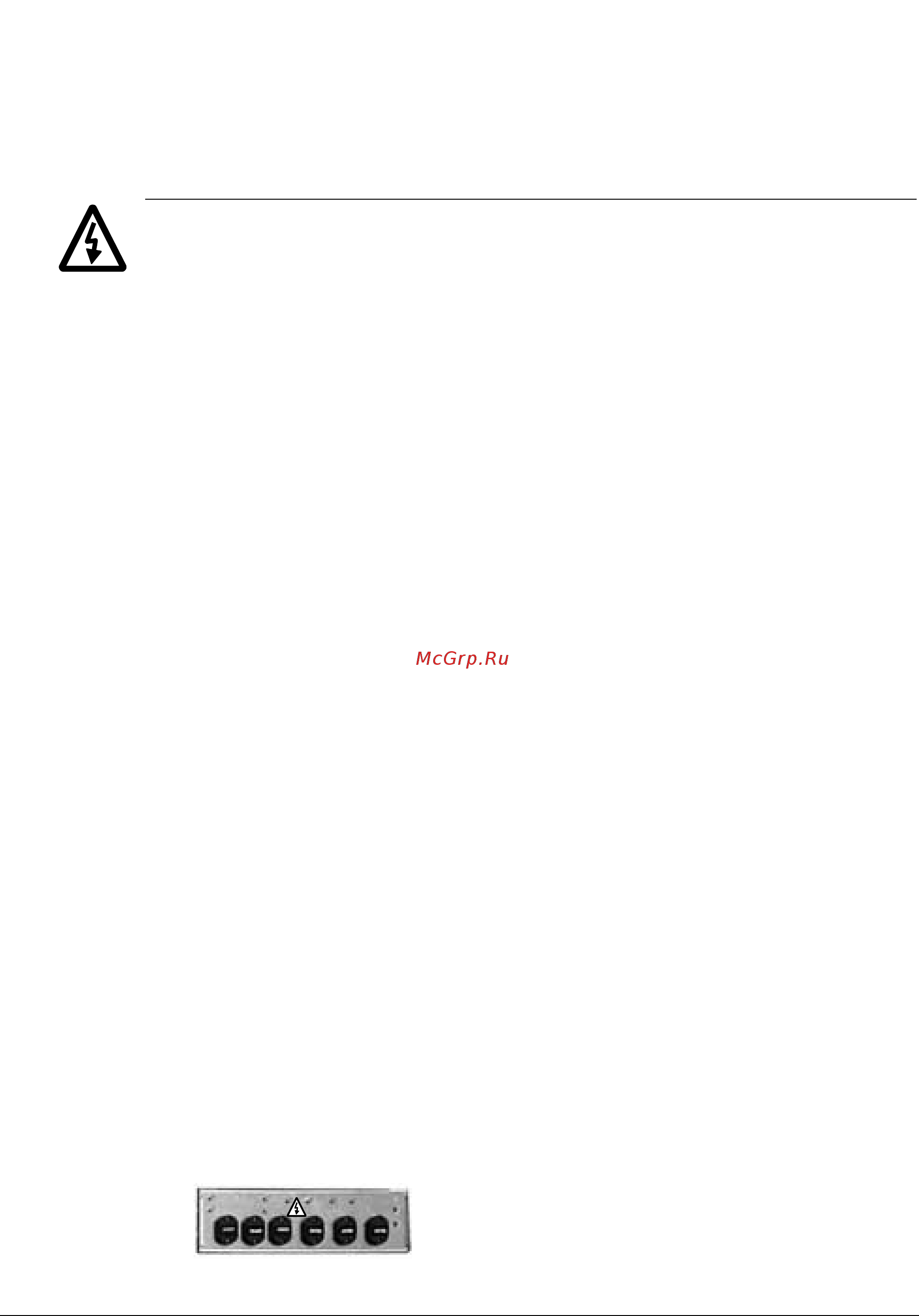

Правила техники безопасности
6
Монтаж и техническое обслуживание
Эти предупреждения относятся к любым работам по обслуживанию привода,
двигателя или кабеля двигателя. Несоблюдение таких указаний опасно
для жизни.
К монтажу и техническому обслуживанию привода допускаются только
квалифицированные электрики.
•
Запрещается выполнять какие-либо работы по обслуживанию привода,
двигателя или кабеля двигателя при включенном напряжении питания.
После отключения сетевого напряжения подождите 5 минут, прежде
чем начинать работу по обслуживанию привода, двигателя или кабеля
двигателя. Это время необходимо для разряда конденсаторов
промежуточной цепи постоянного тока привода.
Обязательно проверяйте с помощью мультиметра (входное
сопротивление не менее 1МОм):
1. Напряжение между входными фазными линиями U1, V1, W1 и корпусом
близко к 0 В.
2. Напряжение между контактами UDC+, UDC- и корпусом близко к 0 В.
•
Запрещается выполнять какие-либо работы с кабелями управления при
включенном напряжении питания привода или внешних устройств управ-
ления. Опасное напряжение может быть подано в привод через цепи
внешнего управления (даже при отключенном напряжении питания
привода).
•
Запрещается выполнять какие-либо проверки изоляции и электрической
прочности в приводе и в модулях привода.
•
При подсоединении кабеля двиг ате ля обязате льно проверьте порядок фа з .
Примечание.
•
После включения напряжения питания выво ды привода для подсоеди-
нения кабеля двигателя находятся под опасным напряжением независимо
от того, вращается двигатель или нет.
•
Выводы управления тормозом (UDC+, UDC-, R+ и R-) находятся под
опасным напряжением (более 500 В=).
•
В зависимости от схемы внешней проводки на выводах релейных выходов
1, 2 и 3 может присутствовать опасное напряжение (115, 220 или 230 В).
•
ACS800-04: После включения напряжения питания наконечники шин
сдвух сторон монтажного пьедестала находятся под опасным
напряжением независимо от того, вращается двигатель или нет.
