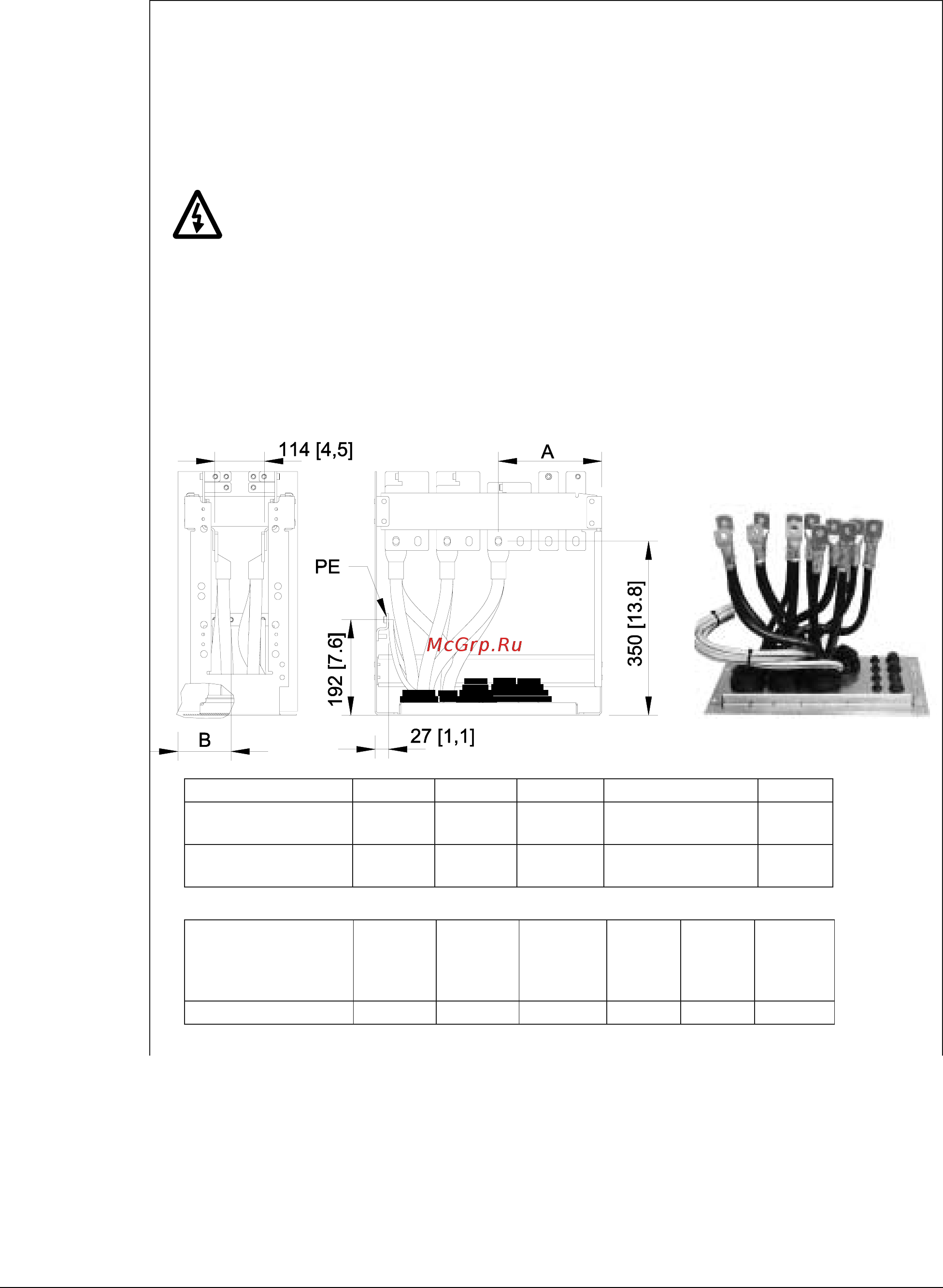

![ABB ACS800-02 [53/128] Монтаж](/views2/1555770/page53/bg35.png)
Монтаж
53
Подготовьте силовые кабели:
1. Зачистите кабели.
2. Скрутите проводники экрана.
3. Согните проводники так, чтобы они подходили к соответствующим выводам.
4. Укоротите проводники, как необходимо. Поставьте монтажный пьедестал на проходную
пластину и проверьт е длину проводников. Снимите монтажный пьедестал.
5. Обожмите или привинтите кабельные наконечники на проводники.
ВНИМАНИЕ! Максимально допустимая ширина кабельного наконе чника равна
38 мм (1,5"). При использовании более широких наконечников возможно короткое
замыкание.
6. Подключите скрученные экраны кабелей к зажиму заземления.
Примечание. 360-градусное заземление кабельных вводов не требуется. Короткий скрученный
участок экрана обеспечивае т (помимо защитного заземления) достаточное подавление
электромагнитных помех.
Типоразмер R7
Клемма U1, U2 V1, V2 W1, W2 UDC+/R+, R- UDC-
A (отверстие 1)
мм [дюйм]
159 [6,3] 262 [10,3] 365 [14,4] 58 [2,3] 3 [0,1]
A (отверстие 2)
мм [дюйм]
115 [4,5] 218 [8,5] 321 [12,6] - -
Отверстие для
подключения
защитного
заземления
12 3456
B/мм [дюйм] 43 [1,7] 75 [3,0] 107 [4,2] 139 [5,5] 171 [6,7] 203 [8,0]
