Монтаж
66
Подключение кабелей управления
Подсоедините кабели управления в соответствии с инструкциями,
приведенными ниже. Подсоедините проводники к соответствующим зажимам
на плате RMIO (см. гл. Плата управления двигателем и ввода/выв ода (RMIO)).
Затяните винты для фиксации соединения.
Подсоединение проводников экранов на плате RMIO
Кабель с одним экраном.
Скрутите заземляющие проводники наружного экрана
и по дклю чит е их к ближайшему зажиму заз емления. Каб ель с дв ойным экраном
.
Подключите внутренний экран и проводники наружного экрана к ближайшему
зажиму заземления.
Не подсоединяйте экраны других кабелей к тому же зажиму заземления.
Оставьте другой конец экрана неподключенным или заземлите его через
высокочастотный конденсатор емкостью несколько нанофарад (например,
3,3 нФ/630 В). Экран можно заземлить напрямую с обоих концов в том случае,
если оба конца подключаются к одной линии заземления и между то чками
заземления отсутствует зна чительная разность потенциалов.
Сигнальные пары кабеля управления должны быть скручены как можно ближе
к выводам привода. Скручивание сигнального проводника с соответствующим
общим проводником позволяет снизить уровень индуктивных помех.
Механическая фиксация кабелей управления

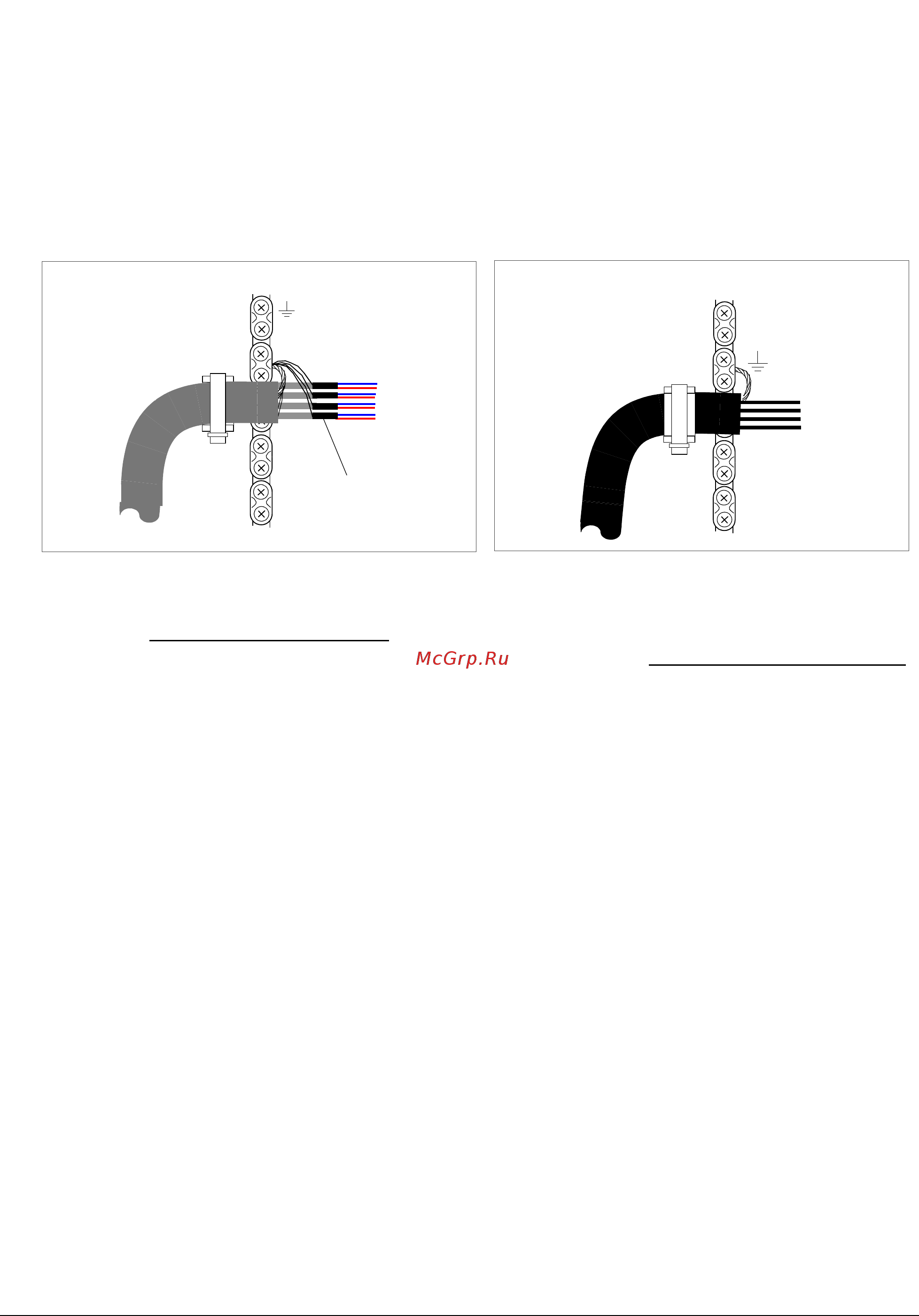

Зажимы для фиксации к абелей показаны на рисунке выше. Скрепите кабели
управления друг с другом и прикрепите их к шасси привода с помощью
кабельных стяжек, как показано в разделе Прокладка в шкафу сигнальных
кабелей/кабелей управления.
Кабель с двойным экраном
Кабель с одним экраном
Зажим для
фиксации
кабеля
1
2
3
4
Изоляция
Зажим для
фиксации
кабеля
