Планирование электрического монтажа
41

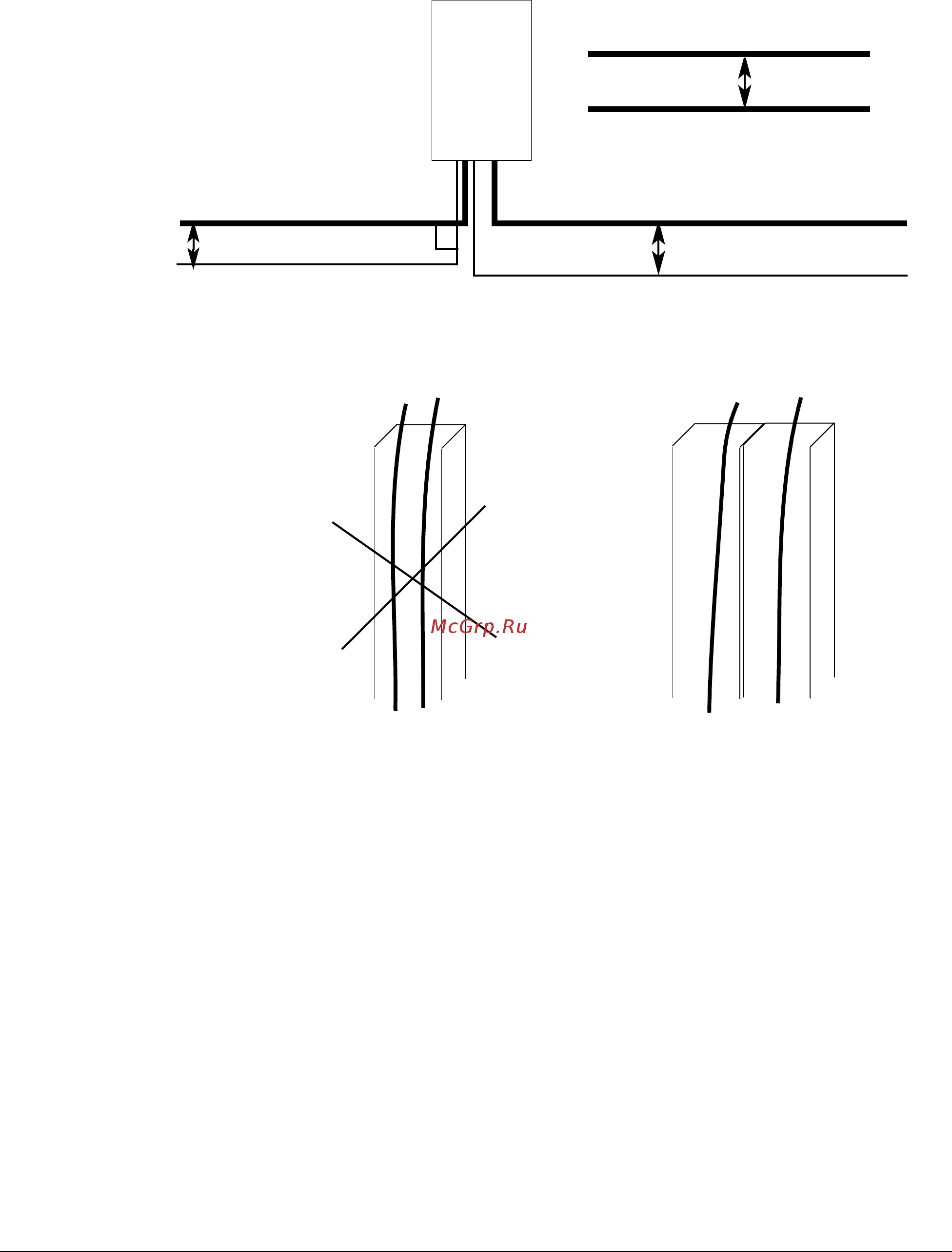

На рисунке представлена схема прокладки кабелей.
Кабелепроводы кабелей управления
90°
не менее 500 мм (20")
Кабель двигателя
Кабель питания
Кабели управления
не менее 200 мм (8")
не менее 300 мм (12")
Кабель двигателя
Кабель питания
Привод
230 В24 В24 В 230 В
Прокладывайте кабели управления
24 В и 230 В по разным кабелепро-
водам в шкафу.
Не допускается, за исключением
случаев, когда изоляция кабеля
24 В рассчитана на 230 В или
кабель снабжен дополнительной
изоляцией на 230 В.
