Монтаж
60

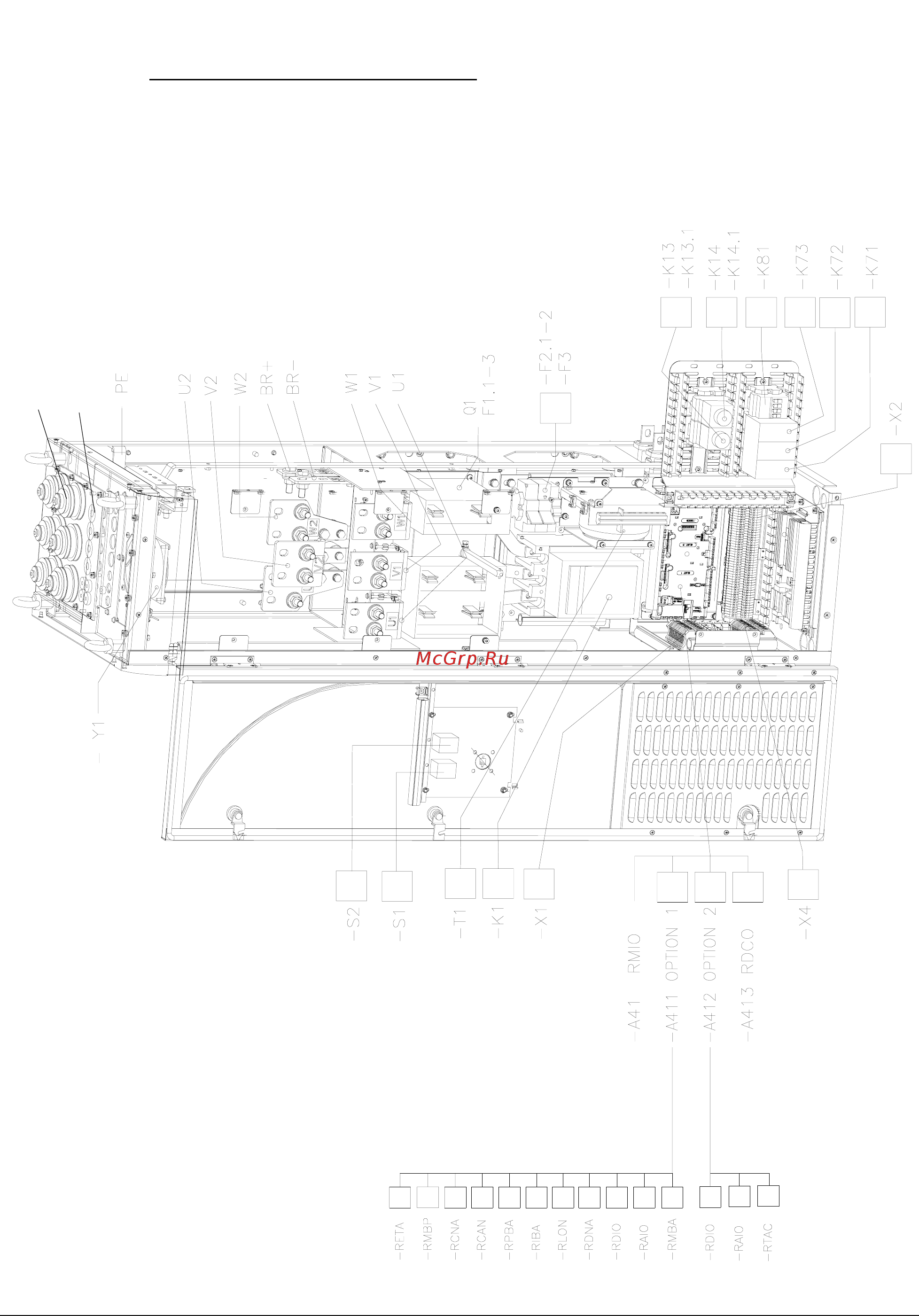

Верхний ввод/вывод кабелей (R7)
*Дополнительная клеммная колодка
*Трансформатор вспомо-
гательного напряжения
*Линейный контактор
Выключатель с предохранителями
*Выключатель
пуcка/остановки
*Реле
термистора/
датчика Pt100
*Реле
управления
линейным
контактором
*Клеммная колодка для
управления линейным
контактором
*Клеммная колодка для
контроля температуры
двигате ля
Ввод кабеля питания
* Обозначает дополнительное оборудование,
устанавливаемое не во все приводы.
64530186-B
Вентилятор шкафа
*Выключатель аварийной остановки
Ввод кабеля управления
*Предохранители в
цепи управляющего
напряжения
