Монтаж
64

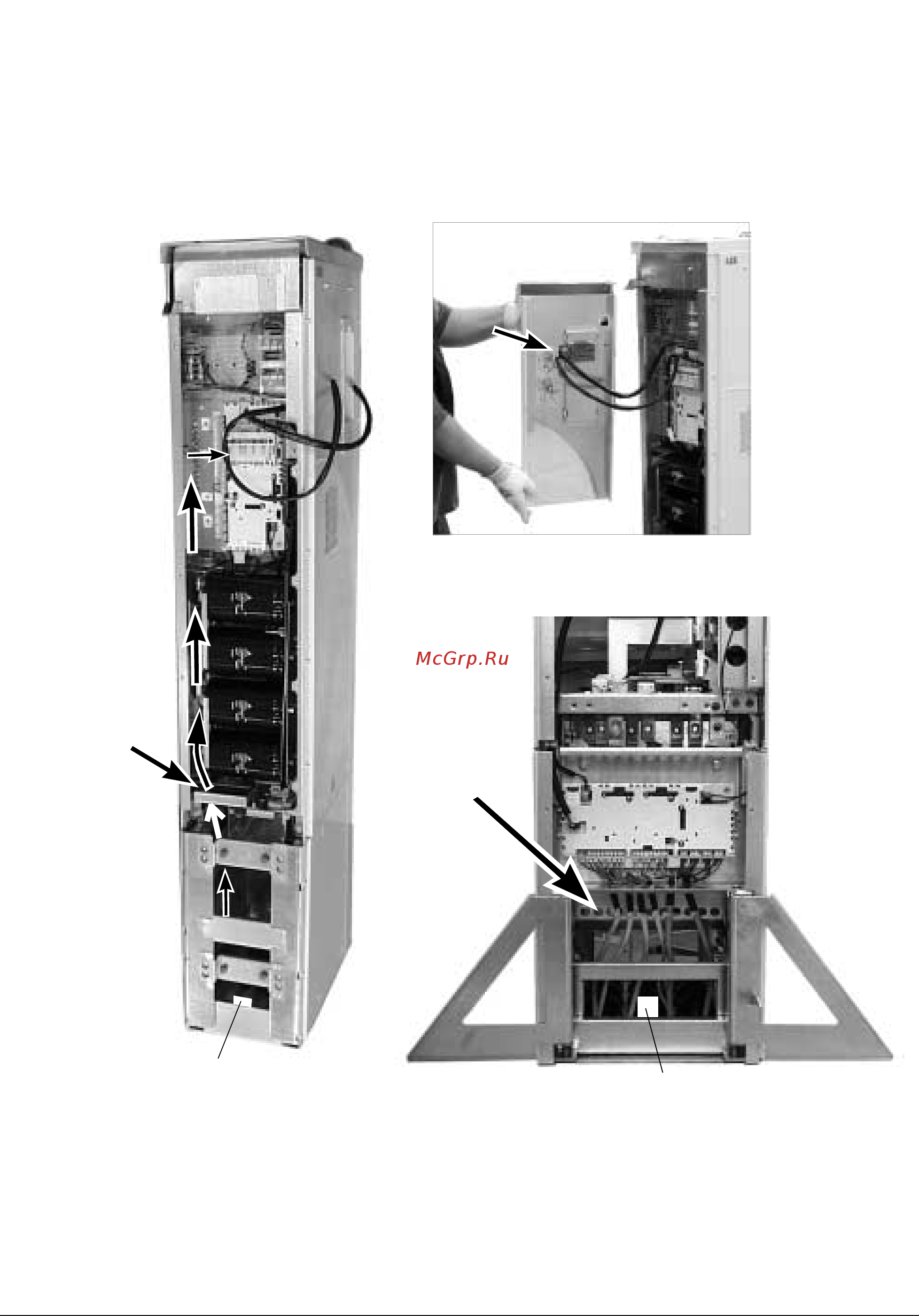

Прокладка в шкафу сигнальных кабелей/кабелей управления
Преобразователи без секции расширения
Типоразмер R7
Прикрепите
кабели к этим
отверстиям
с помощью
кабельных
стяжек.
Прикрепите
кабели
котверстиям
в боковом
кронштейне
блока
конденсаторов
с помощью
кабельных
стяжек.
Проложите
кабели через
вставки.
Эти вставки
предназначены
только для
механической
поддержки
кабелей.
(360-градусное
заземление
вэтих точках
не требуется.)
Место для установки реле датчика
температуры двигателя
RMIO
Демонтаж
верхней
передней
панели (R7)
Отсоедините
кабели панели
управления.
Место для установки реле датчика
температуры двигателя
Типоразмер R8
