Монтаж
45
Перед началом установки
Проверка ко мплекта поставки
Привод поставляется в коробке (ящике), которая также содержит следующие
компоненты:
• руководство по монтажу и вводу в эксплуатацию;
• соответствующие руководство по микропрограммному обеспечению;
• руководства по эксплуатации дополнительных модулей;
• документы на поставку.
Убедитесь в отсутствии внешних повреждений. Перед началом работ
по установке проверьте данные на таб личке с обозначением типа привода,
чтобы убедиться в том, что тип привода соответствует требуемом у. Табличка
содержит номинальные характеристики по стандартам IEC и NEMA, марки-
ровку UL, C-UL, CSA и CE, код типа и серийный номер, что обеспечивает
однозначную идентификацию каждого привод а. Первая цифра серийного
номера обозначает завод-изготовитель. Следующие четыре цифры указывают
соответственно год и неделю изготовления. Остальные цифры дополняют
серийный номер и, таким образом, не существует двух приводов с одинаковым
серийным номером.

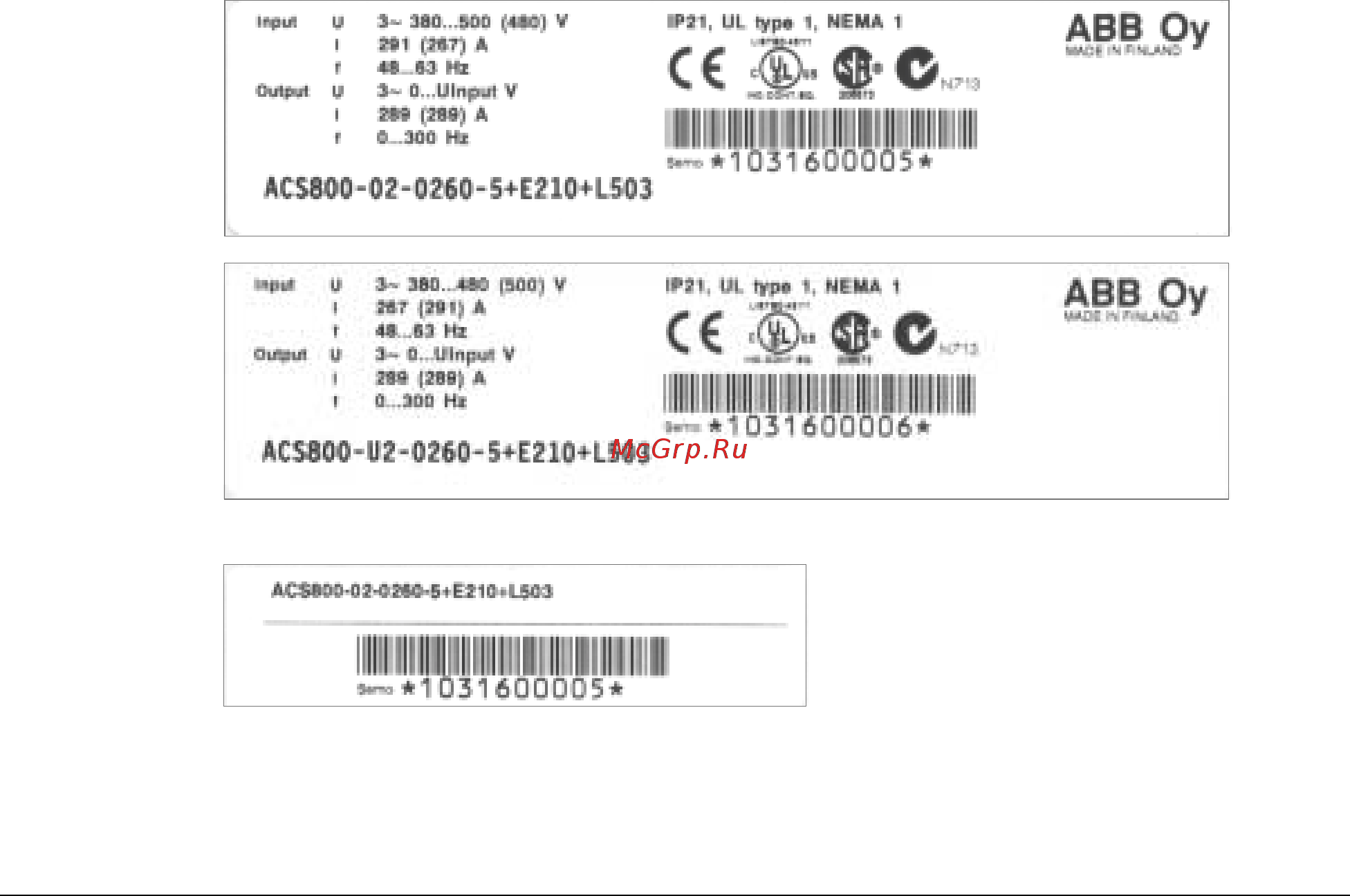

Табличка с обозначением типа закреплена под передним козырьком, а табличка
с серийным номером – внутри привода. Ниже приведены примеры этих
таб личек.
Табличка с обозначением типа
Табличка с серийным номером
