ABB ACS800-02 [74/128] Схема изоляции и заземления
![ABB ACS800-02 [74/128] Схема изоляции и заземления](/views2/1555770/page74/bg4a.png)
Плата управления двигателем и ввода/вывода (RMIO)
74

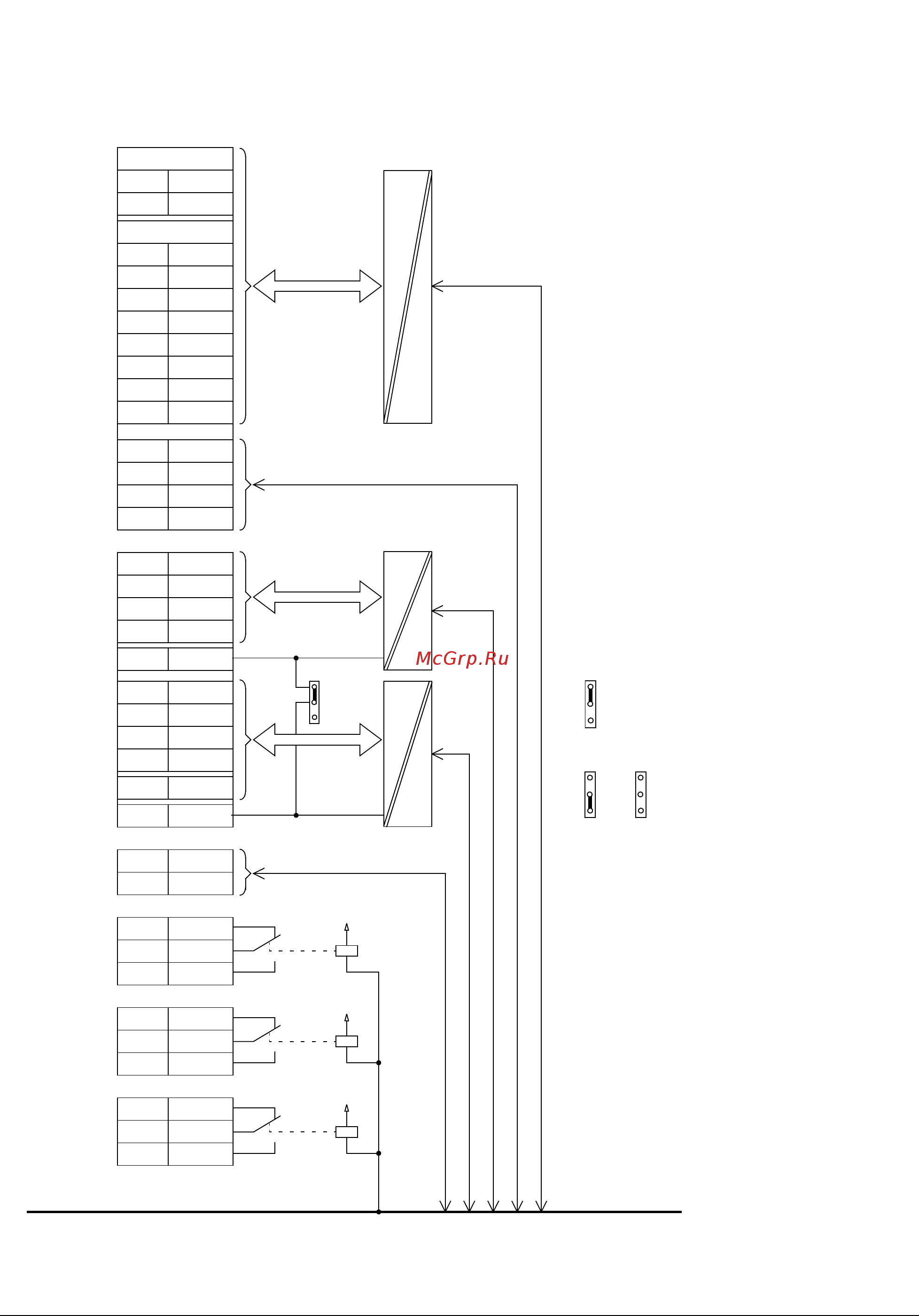

Схема изоляции и заземления
X20
1VREF-
2AGND
X21
1VREF+
2AGND
3AI1+
4AI1-
5AI2+
6AI2-
7AI3+
8AI3-
9AO1+
10 AO1-
11 AO2+
12 AO2-
X22
1DI1
2DI2
3DI3
4DI4
9DGND1
5DI5
6DI6
7 +24VD
8 +24VD
11 DIIL
10 DGND2
X23
1 +24 V
2GND
X25
1RO1
2RO1
3RO1
X26
1RO2
2RO2
3RO2
X27
1RO3
2RO3
3RO3
Синфазное
напряжение
между каналами
±15 В
J1
(Испытательное напряжение: 500 В~)
или
Перемычка J1:
Общие выводы всех цифровых
входов объединены. Это положение
установлено по умолчанию.
Общие выводы групп
цифровых входов DI1…DI4
и DI5/DI6/DIIL разделены
(напряжение изоляции 50 В).
Земля
(Испытательное
напряжение: 4 кВ~)
