Привод ACS800-02/U2
21
Привод ACS800-02/U2
Обзор содержания главы
Эта глава содержит краткое описание принципа работы и конструкции привода.
Привод ACS800-02/U2

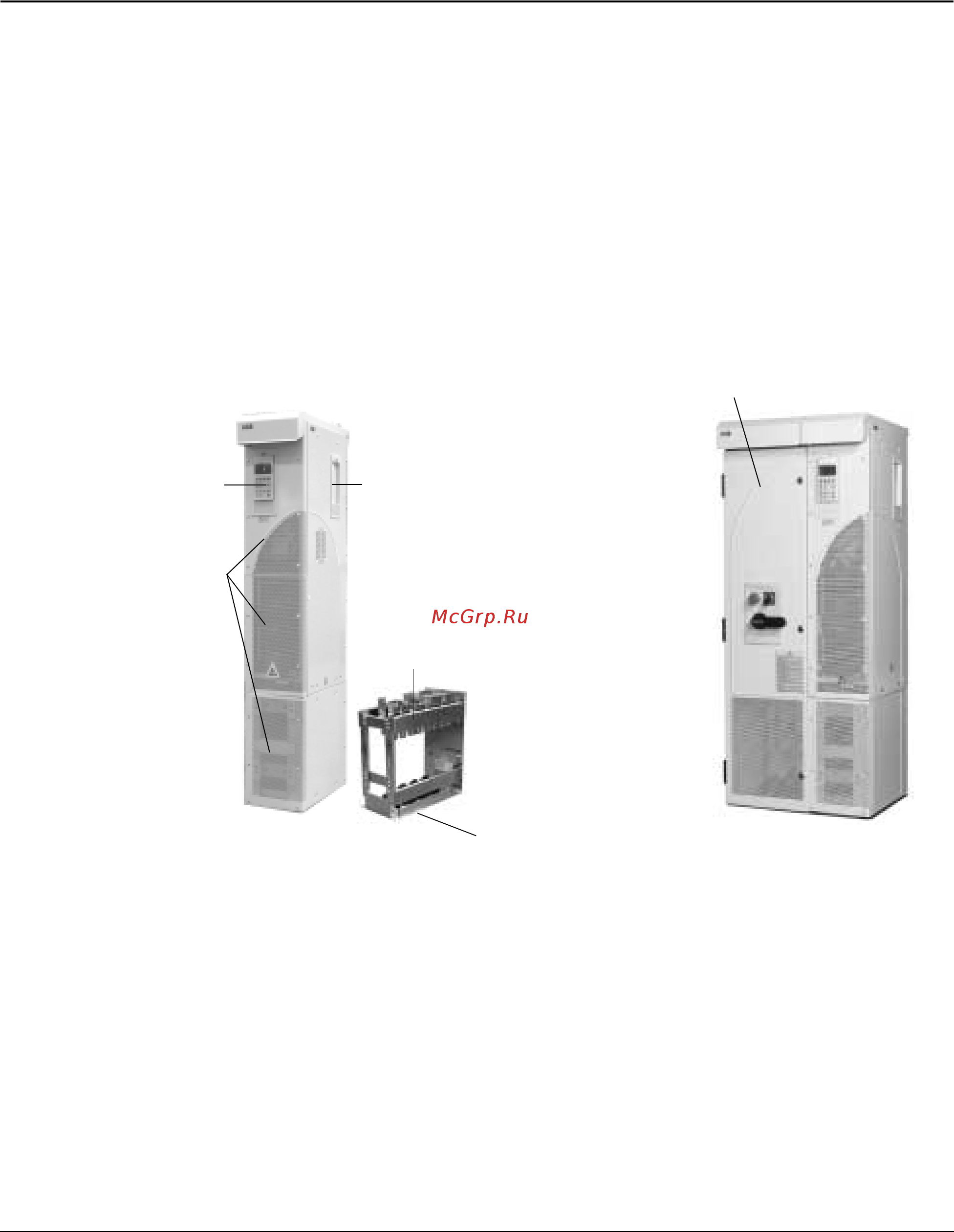

ACS800-02 – это привод в напольном исполнении, предназначенный для
питания электродвигателей переменного тока. В базовом приводе прокладка
кабелей выполняется снизу. Если к базовому приводу пристыкована
дополнительная секция расширения, подвод кабелей возможен также и сверху.
ACS800-U2 – версия привода для США.
Передние панели
Проходная пластина
ACS800-02
Секция расширения
Монтажный пьедестал
внутри привода
Дополнительное гнездо
для панели управления
Панель управления
CDP312R
ACS800-U2
