Монтаж
49
Последовательность монтажных операций
Выберите способ монтажа (а, б, в или г)
* пространство для монтажных приспособлений не включено
** пространство, необходимое для замены вентилятора и блока конденсаторов, не включено
Способы монтажа "а" и "б"
Типо-
размер
Способ
монтажа
Свободное пространство вокруг привода, необходимое для монтажа,
обслуживания и охлаждения *
Спереди Сбоку Сверху
мм дюйм мм дюйм мм дюйм
R7 a, d 500 20 - - 200 7,9
b - - 500 20 200 7,9
c - - 200** 7,9** пространство
для подъема
пространство
для подъема
R8 a, d 600 24 - - 300 12
b - - 600 24 300 12
c - - 300** 12** пространство
для подъема
пространство
для подъема
Просверлите отверстия в стене (рекомендуется):
1. Поднимите привод на стену в требуемое положение.
2. Разметьте на стене расположение двух монтажных точек (неприменимо для способа
монтажа “а”, если привод подвергается г оризонтальной вибрации).
3. Разметьте габариты привода на полу.

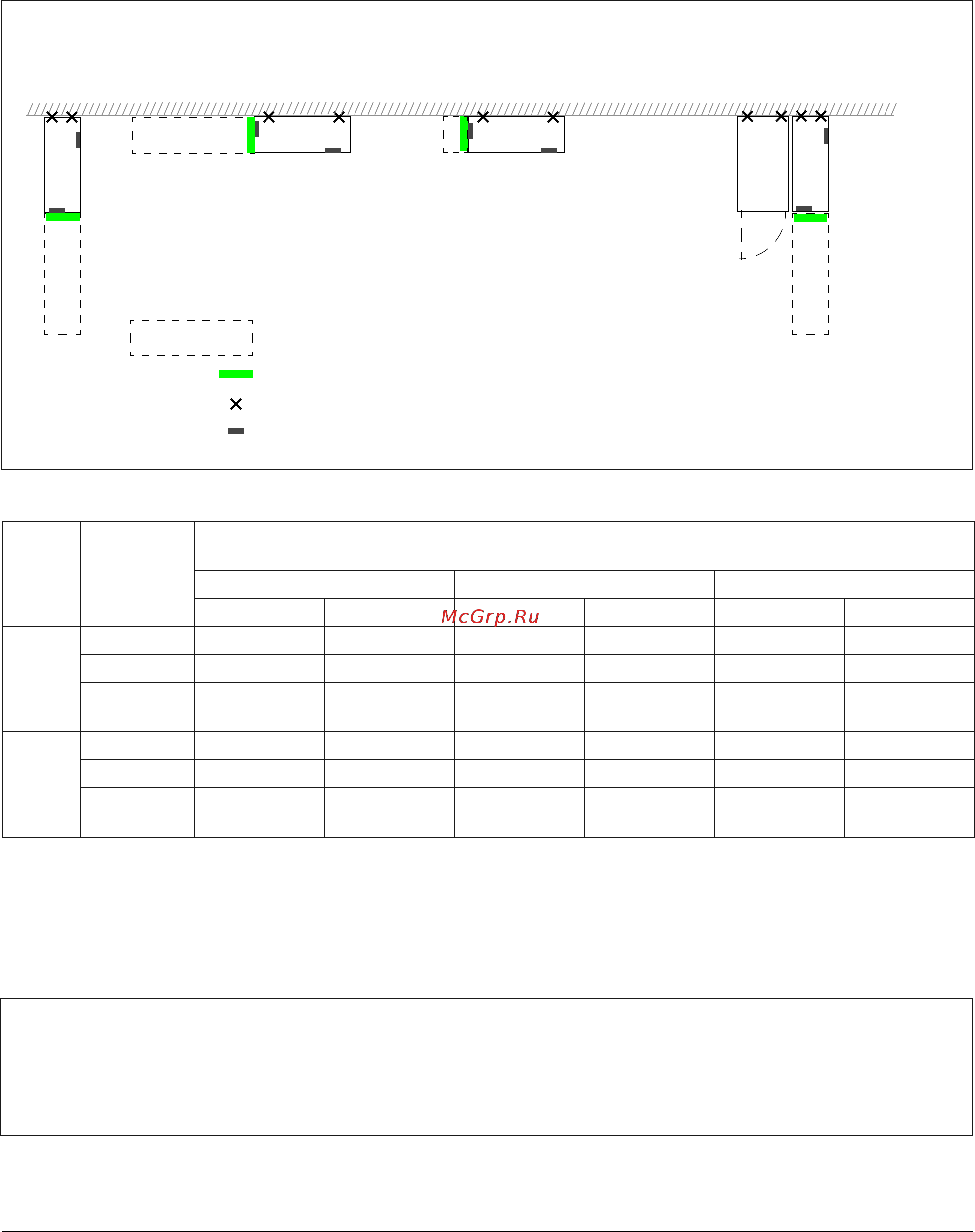

С секцией расширенияПодъем сверху
а) б) в)
поверхность забора воздуха
г)
точка крепления на стене (рекомендуемая)
гнездо для установки панели управления
необходимое свободное пространство
Примечание. Привод можно также
установить на расстоянии от стены.
