ABB ACS800-02 [55/128] Монтаж
![ABB ACS800-02 [55/128] Монтаж](/views2/1555770/page55/bg37.png)
Монтаж
55

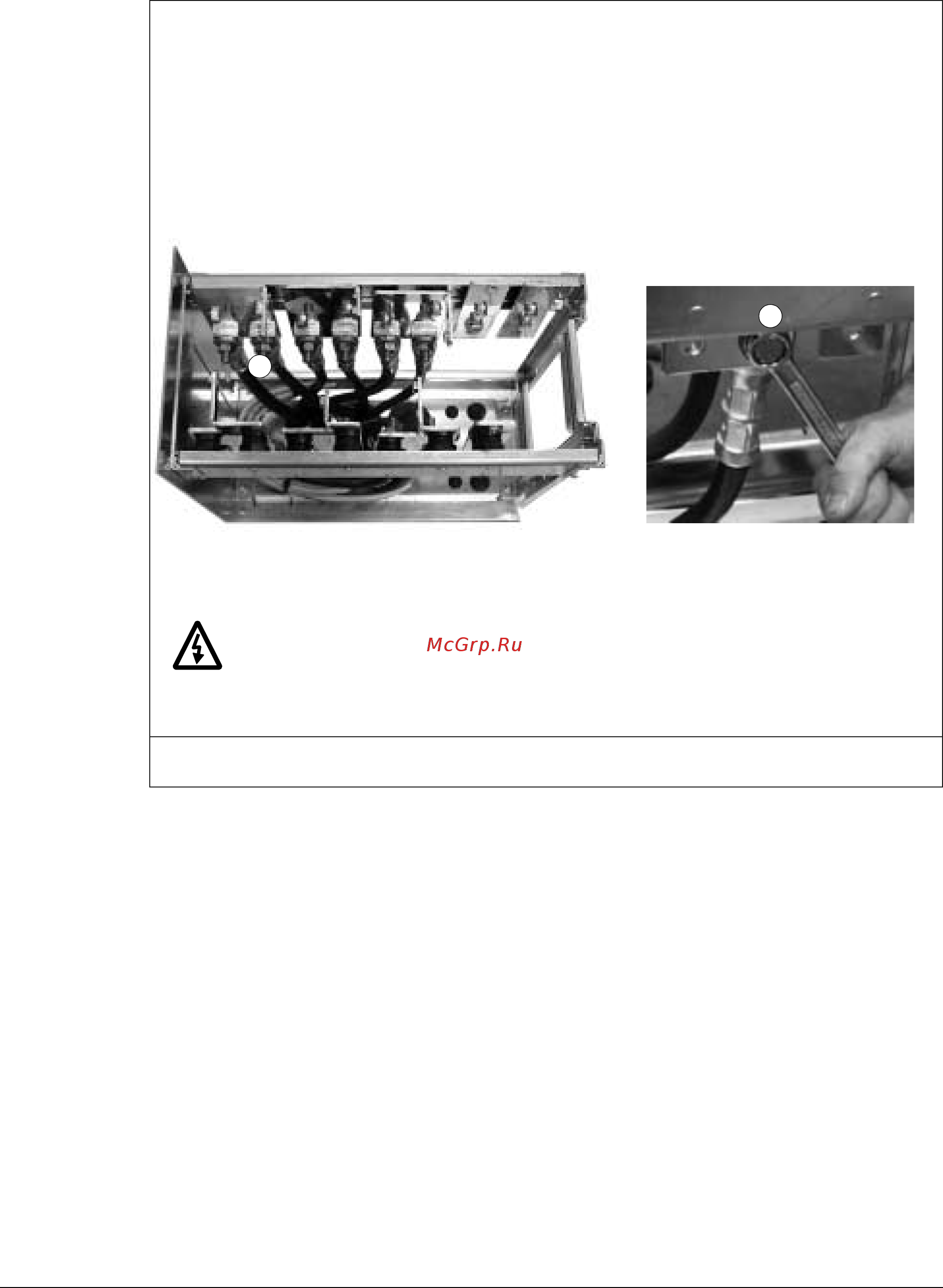

Подсоедините кабельные наконечники к монтажному пьедесталу:
1. Если проходная пластина закреплена на полу, отверните крепежные винты.
2. Поставьте монтажный пьедестал на проходную пластину.
3. Закрепите монтажный пьедестал и проходную пластину на полу винтами, используя те же
отверстия.
4. Подсоедините кабельные наконечники к монтажному пье десталу (U1, V1, W1, U2, V2, W2 и
защитное заземление; кабельные наконечники дополнительного тормоза – к выводам UDC+/
R+ и R-).
5. Затяните соединения.
ВНИМАНИЕ! Запрещает ся подсоединение кабелей непосредственно к выводам
модуля привода. Материал проходног о изолятора имее т недостаточную прочность,
чтобы выдерживать механические нагрузки, создаваемые кабелями. Кабели следу ет
подсоединить к монтажному пьедесталу.
Закатите шасси привода обратно на монтажный пьедестал (см. операцию Снимите монтажный
пьедестал).
4
5
Типоразмеры R7 и R8: Бо лт M12
Момент затяжки: 50...75 Нм
Вид на монтажный пьедестал типоразмера R7
