Монтаж
48

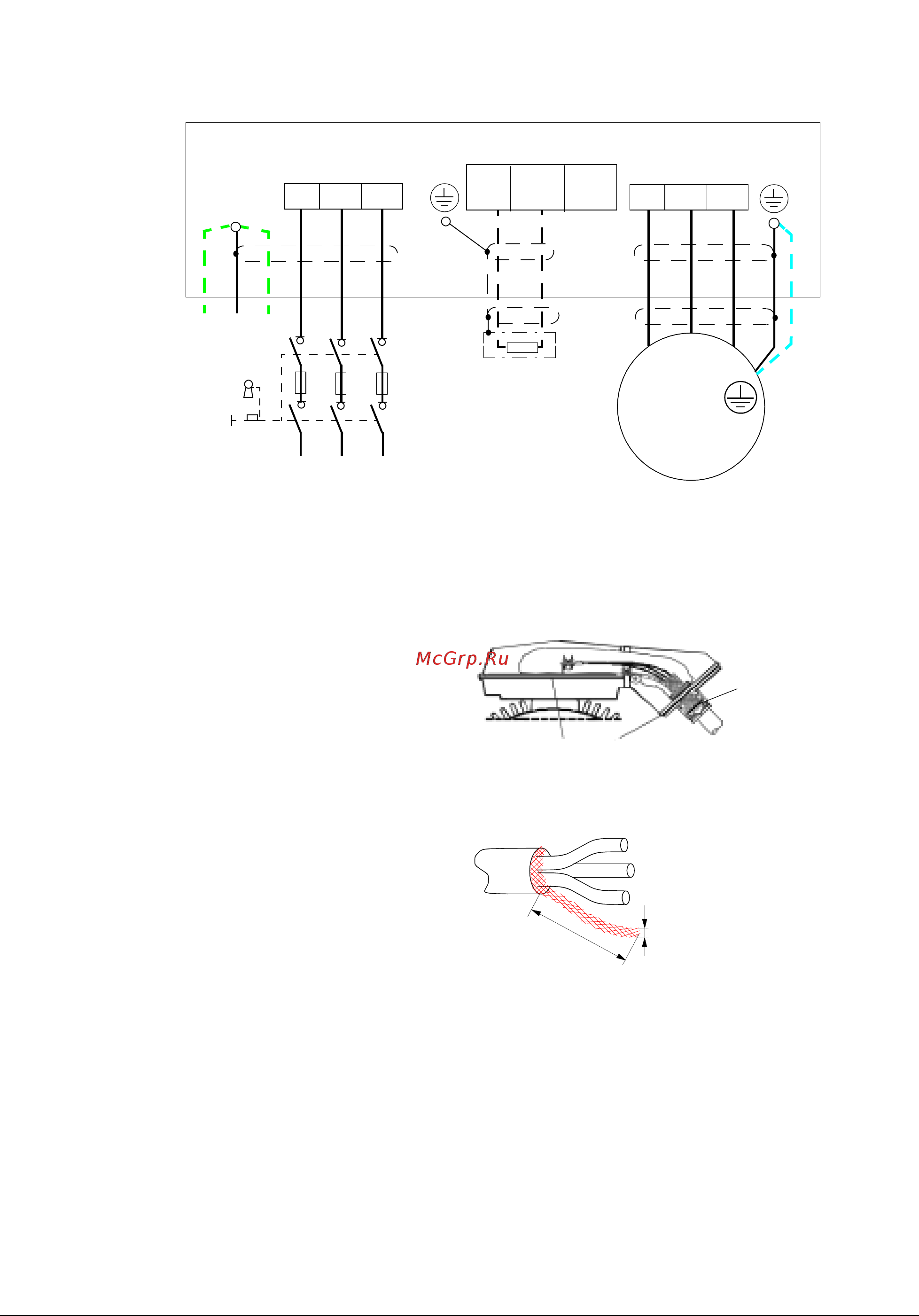

Схема подключения силовых кабелей
ВХОД
ВЫХОД
U1
V1
W1
3 ~
Двига те ль
U1
V1 W1
1)
U2
V2 W2
UDC+
R+
UDC-
R-
L1 L2 L3
(PE) (PE)PE
2)
3)
Модуль привода
PE
* Варианты подключения
приведены в разделе
Планирование
электрического
монтажа: Размыкающее
устройство (сетевое).
Дополнительный
тормозной резистор
*
Заземление экрана кабеля двигателя на стороне
двигателя
Для снижения уровня радиочастотных помех:
• обеспечьте 360-градусное заземление экрана кабеля
на входе в соединительную коробку двигателя;
• или заземлите кабель путем скрутки экрана: ширина
сплющенного участка > 1/5 от длины.
360-градусное
Проводящие прокладки
заземление
a
b
b > 1/5 · a
1), 2)
Если применяется экранированный кабель
(необязательно, но рекомендует ся), а прово-
димость экрана кабеля составляет меньше
половины проводимости фазного проводника,
необходимо использов ать отдельный проводник
защитного заземления (1) или кабель
с прово дником заземления (2).
Заземлите другой конец экрана или проводника
заземления кабеля питания на распределительном
электрощите.
3) Если применяется кабель с несимметричной
структурой проводников защитного заземления,
а проводимость экрана кабеля составляет менее
половины проводимости фазного провода,
необходимо использов ать отдельный проводник
защитного заземления (см. раздел Планирование
электрического монтажа/Выбор силовых
кабе лей).
Примечание.
При подключении двига те ля с помощью кабеля
с проводящим экраном и симметричной структурой
проводников заземления подсоедините обе конца
проводника заземления к выводам заземления
привода и двигателя.
Использовать асимметричный кабель для
подключения двигателя запрещается. Подключение
четверт ого проводника кабеля на стороне двигателя
приводит к увеличению токов в подшипниках и,
следовательно, к дополнительному износу
двигателя.
