Монтаж
46
Требования к монтажной площадке
Привод должен быть установлен в вертик альном положении на полу (или
на стене). Убедитесь в соответствии монтажной площадки требованиям,
изложенным ниже. Дополнительная информация приведена в гл. Габаритные
чертежи. Допустимые условия эксплуатации привода указаны
вгл. Технические характеристики.
На стене
Материал стен рядом с приводом должен быть негорючим. Убедитесь в том,
что на стене отсутствуют объек ты, препятствующие установке привода.
При монтаже привода на стене она должна быть вертикальной (с
минимальными отклонениями) и достаточно прочной, чтобы выдержать вес
привода. Монтаж привода на стене бе з монтажного пьедестала и
поддерживающей полки запрещается, см. документ ACS800-02/U2 Application
Note on Wall Mounting (68250013, на английском языке).
На полу
Материал пола под приводом должен быть негорючим. Пол должен быть
горизонтальным.
Свободное пространство вокруг привода
См. раздел Последовательность монтажных операций: Выберите способ
монтажа (а, б, в или г).
Поток охлаждающего воздуха
Поток охлаждающего воздуха должен соответствовать требованиям,
приведенным в разделе Технические характеристики/Характеристики по
IEC или Таблицы для США.

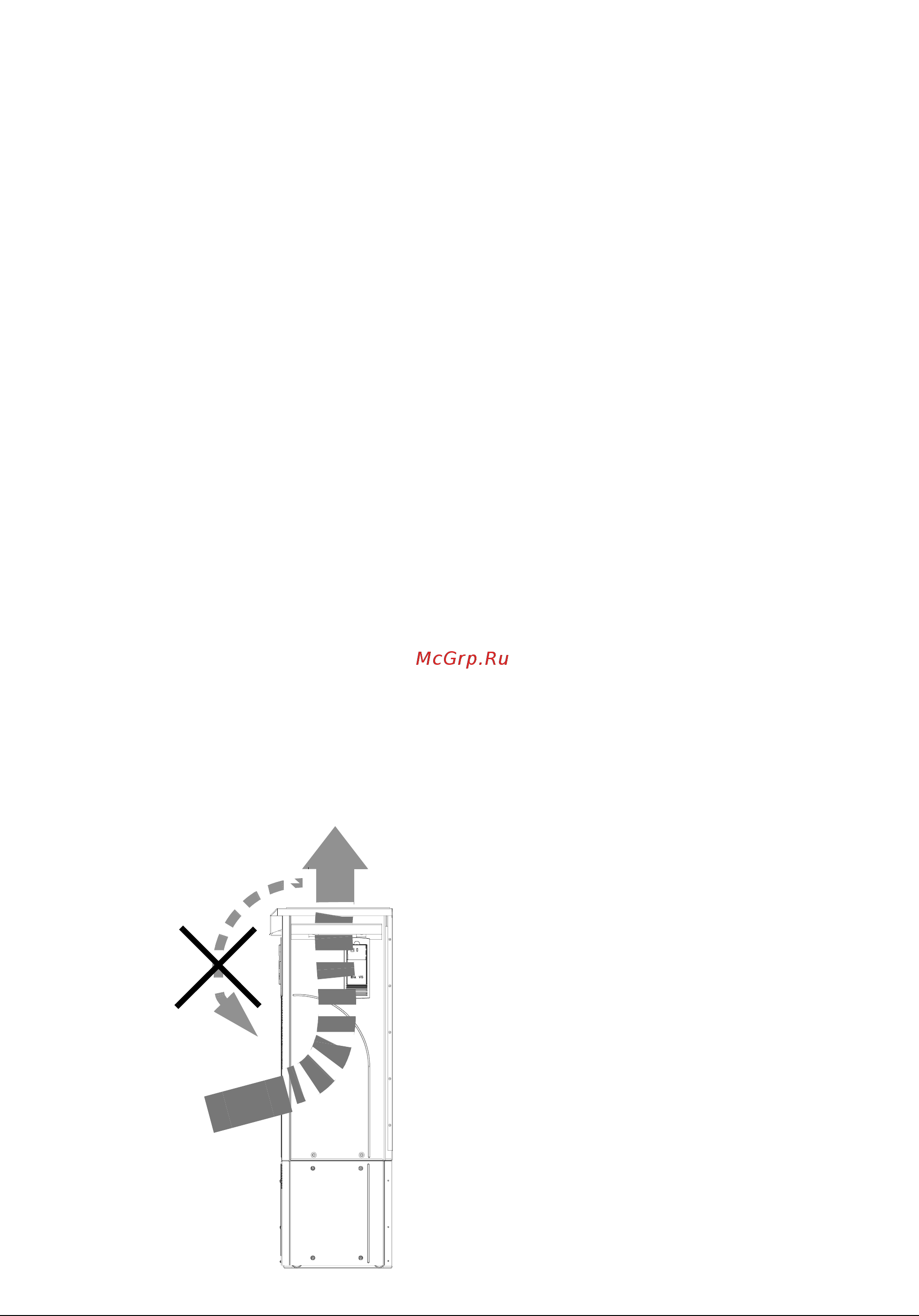

Охлаждающий воздух поступает в привод через переднюю решетку и проходит
вверх внутри привода. Рециркуляция воздуха через привод не допускается.
