Техническое обслуживание
84

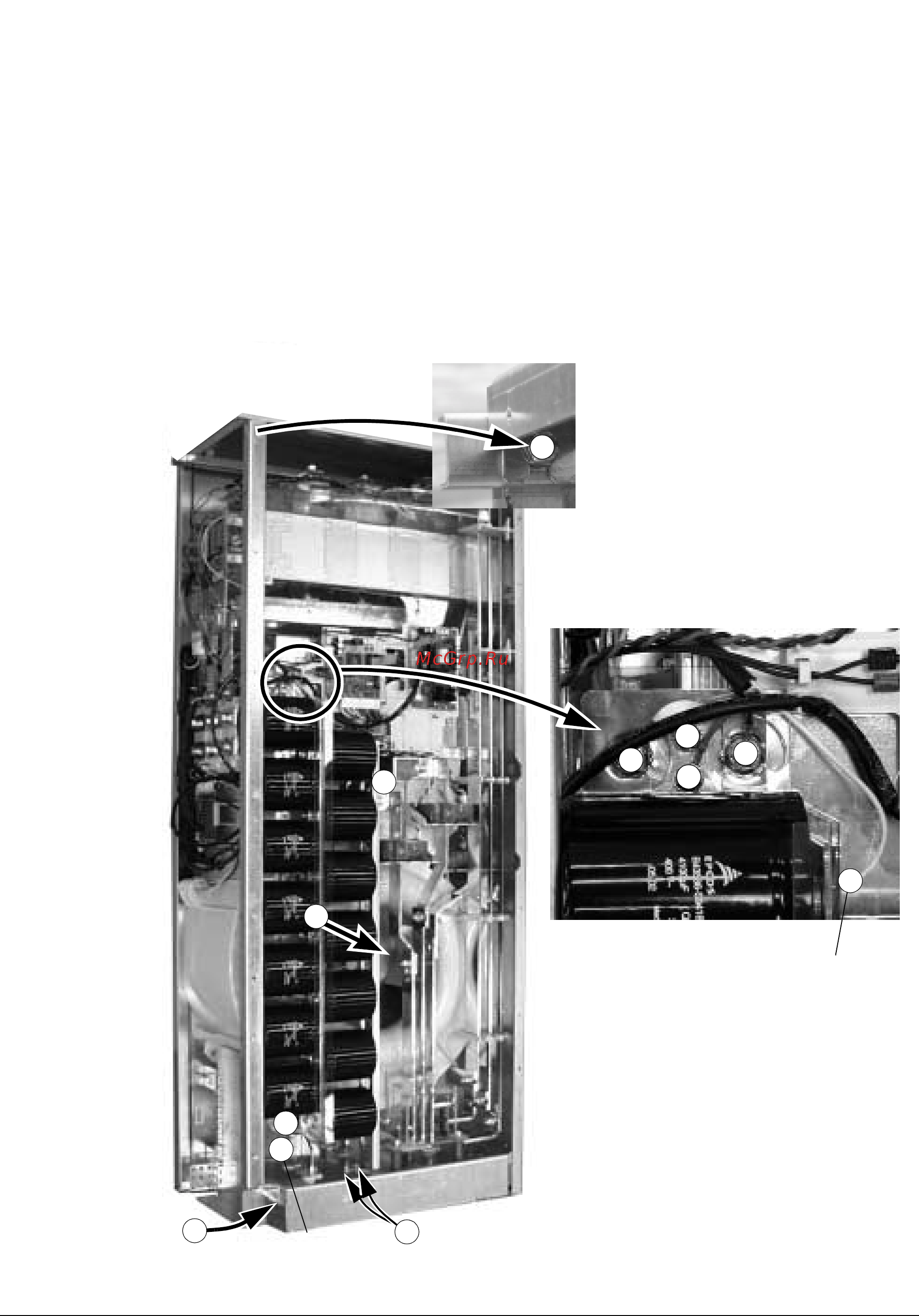

Замена блока конденсаторов (R8)
1. Снимите верхние передние панели и отсоедините кабель панели
управления. Снимите боковую панель, на которой находится гнездо
для установки панели управления.
2. Отсоедините провода разрядного резистора.
3. Отверните крепежные винты.
4. Поднимите блок конденсаторов наружу.
5. Установите новый блок конденсаторов в обратном порядке.
3
3
2
2
M10
M6
Винт M6x12 2 шт.
3
3
3
3
3
4
На задней стороне (вид снизу)
2 шт. в
приводах на
690 В
2
3
