11

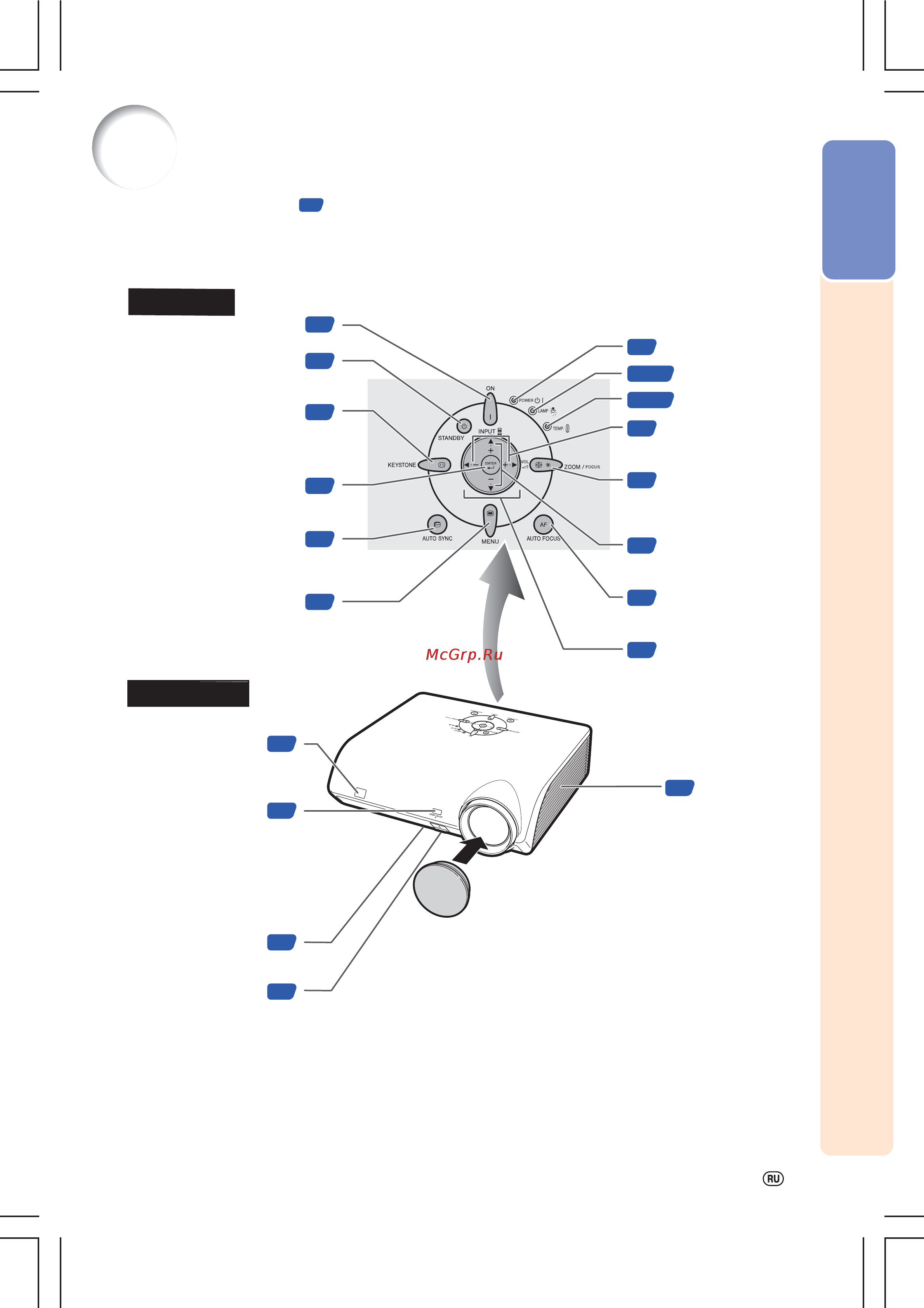

Наименования узлов и органов управления
Числа внутри таблички указывают номера страниц руководства, на которых приводится
описание данного органа управления или данной функции.
Проектор
Введение
30
32
30
40
Кнопка MENU (МЕНЮ)
Для вывода на дисплей экранов
регулировок и установок.
Датчик
автоматической
фокусировки
изображения
49
Кнопка AUTO SYNC
(АВТОСИНХРОНИЗАЦИЯ)
Для автоматической
настройки изображений при
подключении к компьютеру.
40
Кнопка ENTER (ВВОД)
Для установки выбранных
параметров или настройки
по меню.
31
Кнопка KEYSTONE (КОРРЕКЦИЯ
ТРАПЕЦИЕВИДНОСТИ)
Для переключения в режим
коррекции трапециевидных
изображений.
29
Кнопка STANDBY (РЕЖИМ
ОЖИДАНИЯ)
Для переключения проектора
в режим ожидания.
29
Кнопка ON (ВКЛ.)
Для включения питания.
15
Датчик
дистанционного
управления
40
Кнопки курсора
(S/T/W/X)
Для выбора параметров
меню и других установок
58
Динамик
32
Кнопка AUTO FOCUS
(АВТОФОКУСИРОВКА)
Для автоматической установки
фокусного расстояния.
33
Кнопки INPUT (ВХОД)
Для переключения между
режимами входа 1, 2, 3 и 4.
32
Кнопка ZOOM/FOCUS
(МАСШТАБ/ФОКУС)
Для настройки формата
изображения на экране или
установки фокуса
33
Кнопки регулировки
громкости
Для регулировки уровня
громкости динамика.
12L64
Индикатор повышения
температуры
12L64
Индикатор лампы
12
Индикатор включения
Кнопка HEIGHT
ADJUST
(РЕГУЛИРОВКА
ПО ВЫСОТЕ)
Передняя
регулировочная
ножка (на нижней
панели)
Установка колпачка объектива
Нажимайте на колпачок до тех пор,
пока не услышите щелчок, свидетельствующий
о его фиксации на объективе.
Снятие колпачка объектива
Потяните за колпачок в направлении наружу.
Вид сверху
Вид спереди
