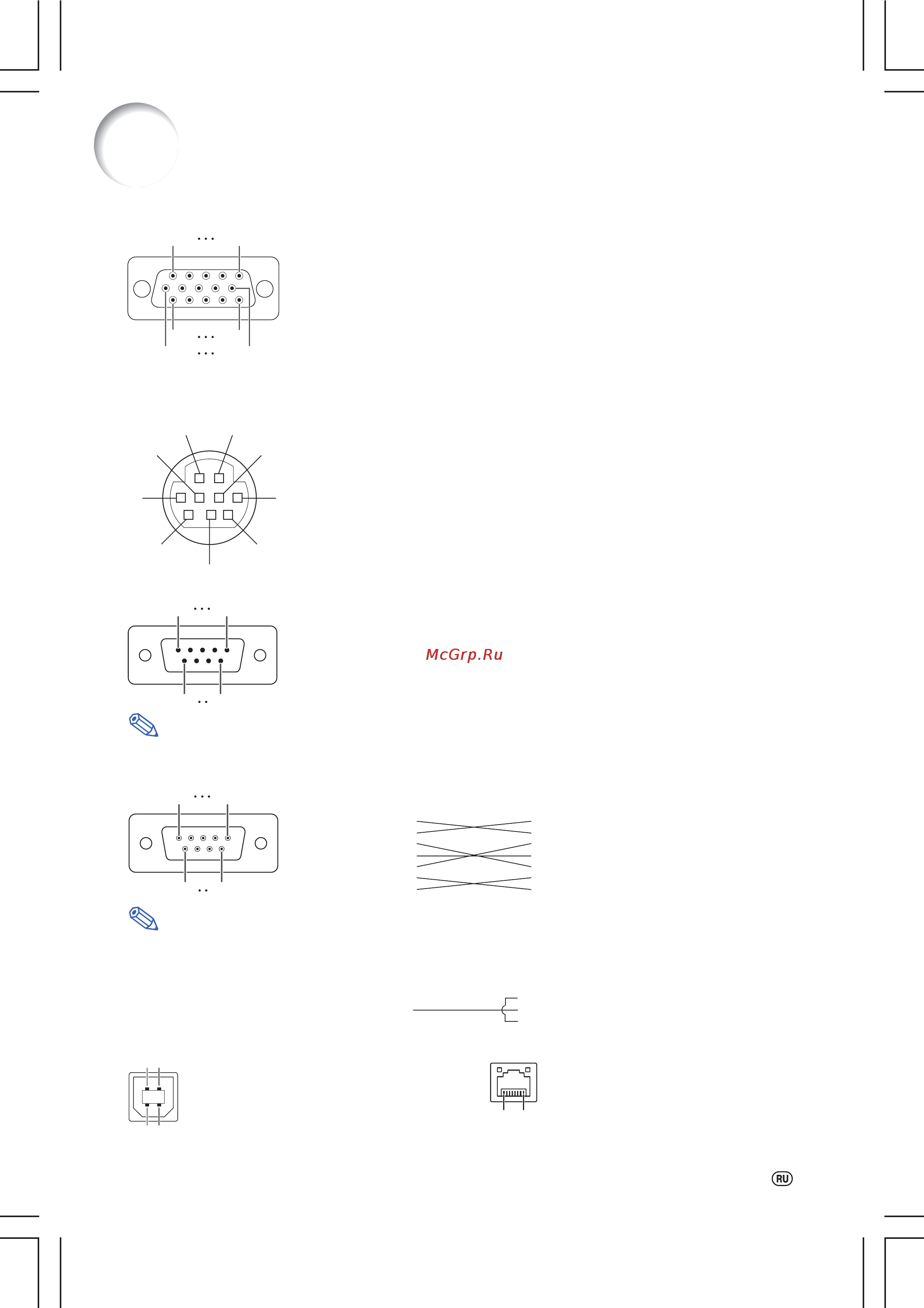

Разъем RS232C: 9контактный Mini DIN
No. конт. Сигнал Наименование I/O Примечание
1 Не подключен
2 RD Прием данных Вход Подключен к внутр. схеме
3 SD Отправка данных Выход Подключен к внутр. схеме
4 Не подключен
5 SG Сигнал земля Подключен к внутр. схеме
6 Не подключен
7 RS Подключен к контакту 8
8 CS Подключен к контакту 7
9 Не подключен
А
даптер DINDsub RS232C: 9контактная вилка Dsub
No. конт. Сигнал Наименование I/O Примечание
1 Не подключен
2 RD Прием данных Вход Подключен к внутр. схеме
3 SD Отправка данных Выход Подключен к внутр. схеме
4 Не подключен
5 SG Сигнал земля Подключен к внутр. схеме
6 Не подключен
7 RS Подключен к внутр. схеме
8 CS Подключен к внутр. схеме
9 Не подключен
Примечание
Контакт 8 (CS) и контакт 7 (RS) закорочены внутри проектора.
Рекомендуемое подключение кабеля RS232C: 9контактный разъем Dsub
No. конт. Сигнал No. конт. Сигнал
1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI
Примечание
В зависимости от того, какое устройство используется для управления, может возникнуть
необходимость соединить контакт 4 и контакт 6 на управляющем устройстве (например, компьютере).
Разъем USB: 4контактный Bтипа USB Разъем LAN: 8контактный RJ45 модульный
No. конт. Сигнал Ниаменование No. конт. Сигнал No. конт. Сигнал
1 VCC USB питание 1 TX+ 5
2 USB- USB данные 2 TX- 6RX-
3 USB+ USB данные + 3 RX+ 7
4 SG Земля 4 8
8
9
6
5
12
4
3
7
1
6
11
5
15
10
РАЗЪЕМ INPUT 1/INPUT 2 и OUTPUT RGB: 15контактный Mini Dsub
RGB Вход
1. Видеовход (красный)
2. Видеовход (зеленый/синхр. по зеленому)
3. Видеовход (синий)
4. Не подключен
5. Не подключен
6. Земля (красный)
7. Земля (зеленый/синхр. по зеленому)
8. Земля (синий)
9. Не подключен
10. Земля
11. Не подключен
12. Двунаправленные данные
13. Сигнал синхр. по горизонт.: TTL уровень
14. Сигнал синхр. по верт.: TTL уровень
15. Синхронизация данных
Компонентный вход
1. P
R
(C
R
)
2. Y
3. P
B
(C
B
)
4. Не подключен
5. Не подключен
6. Земля (P
R
)
7. Земля (Y)
8. Земля (P
B
)
9. Не подключен
10. Не подключен
11. Не подключен
12. Не подключен
13. Не подключен
14. Не подключен
15. Не подключен
15
69
51
96
1 2
43
8...1
Проектор
No. конт.
4
5
6
Компьютер
No. конт.
4
5
6
●
●
