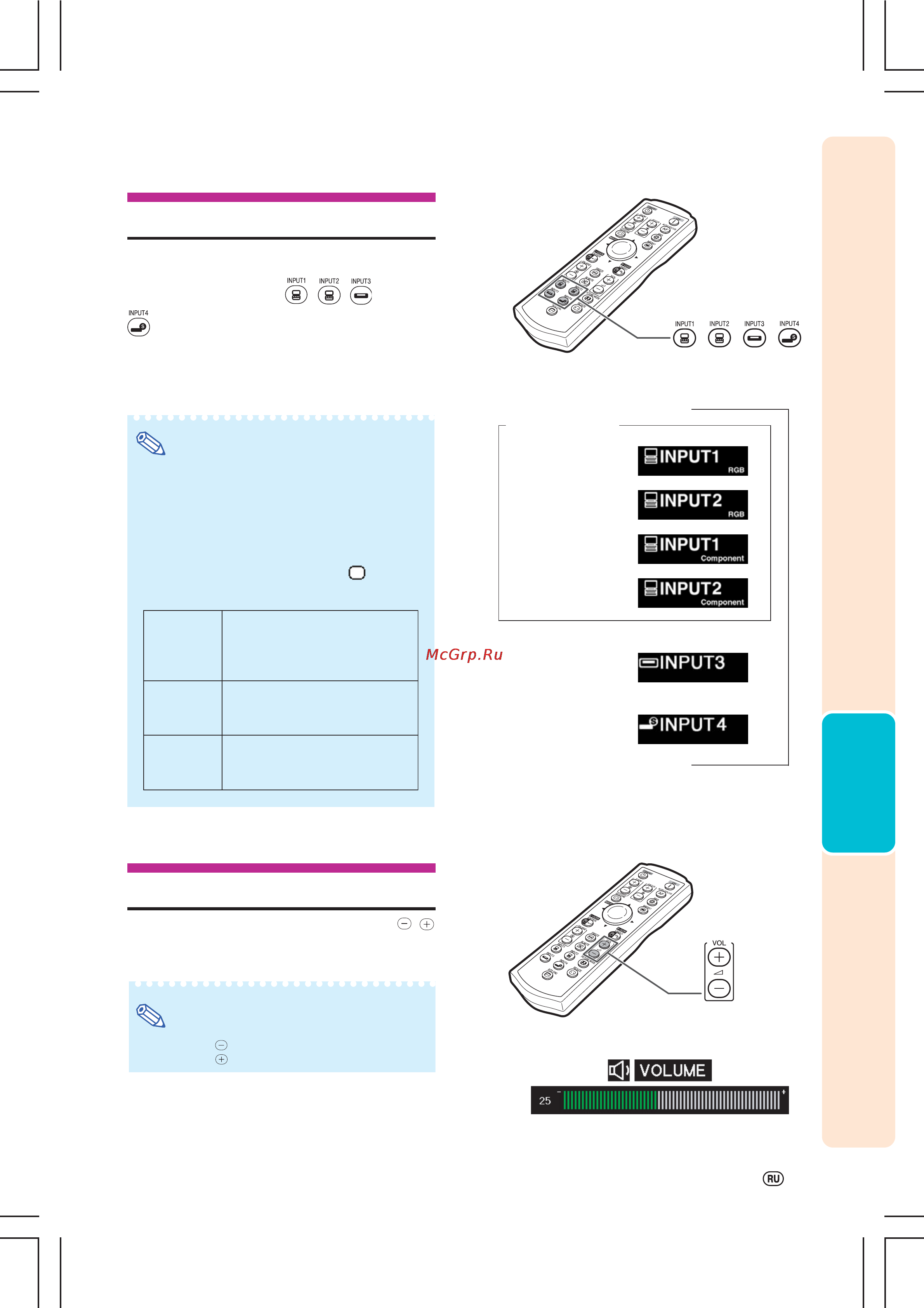

Sharp XG-MB70X [35/108] Используя rgb сигнал
![Sharp XG-MB70X [35/108] Используя rgb сигнал](/views2/1056264/page35/bg23.png)
33
Переключение режимов входа
Выберите для подключаемого устройства
нужный режим входа.
Нажмите на кнопку , , или
пульта ДУ для выбора режима
входа.
• При нажатии на кнопку или
проектора режимы будут изменяться в
следующем порядке:
Примечание
•Если на входе отсутствует сигнал, на дисплее
появится сообщение “NO SIGNAL”. Если
принимается сигнал, установка для которого
отсутствует, на дисплее появится сообщение
“NO REG.”.
•На дисплее не появятся сведения о режиме
входа INPUT, если позиция “OSD Display”
меню “Options 1” установлена на “ ” (OFF).
Информация о режиме входа INPUT
TЭкранный дисплей режима INPUT (Пример)
Используя
RGB сигнал
Используя
компонентный
сигнал
Режим INPUT 1/2
Режим INPUT 4
Используя
сигнал SVideo
Режим INPUT 3
Используя
видеосигнал
Кнопки INPUT
/ / /
È
È
È
È
È
È
Кнопки
регулировки
громкости
TЭкранный дисплей
Используется для проецирования
изображений с оборудования,
высылающего RGB или компонентные
сигналы и подключенного к RGB входу.
Используется для проецирования
изображений с оборудования,
подключенного ко входу VIDEO.
Используется для проецирования
изображений с оборудования,
подключенного ко входу SVIDEO.
INPUT 1/
INPUT 2
(RGB/
Компонентный)
INPUT 3
(Video)
INPUT 4
(SVideo)
Настройка уровня громкости
Нажмите на кнопки / или VOL. /
пульта ДУ для того, чтобы
отрегулировать уровень громкости.
Примечание
•Нажатие на или уменьшает громкость.
•Нажатие на или увеличивает громкость.
Основные операции
