Подключение к видеооборудованию

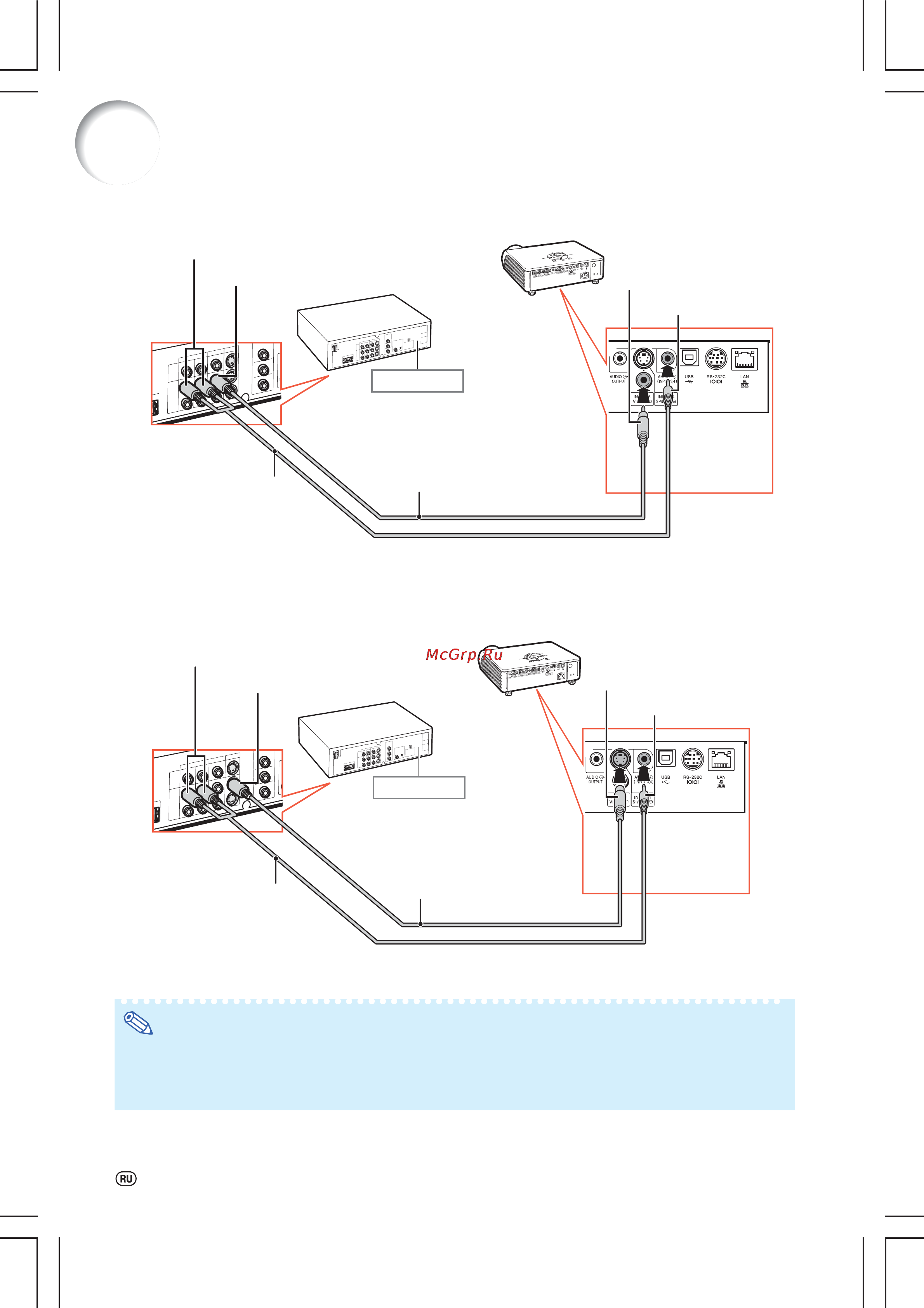

При подключении видеооборудования с видеовыходом
Примечание
• Для аудиовхода необходим аудиокабель с миниразъемом диаметром 3.5 мм для RCA (приобретается .
отдельно).
• При подключении видеооборудования к проектору через 21контактный выход RGB (Евроскарт) .
необходимо приобрести кабель, подходящий к подключаемому разъему проектора.
При подключении видеооборудования с выходом Svideo
Аудиокабель с мини
разъемом 3.5 мм для RCA
(приобретается отдельно)
К аудиовыходу
К видеовыходу
Композитный видеокабель (приобретается отдельно)
К разъему INPUT 3
К разъему AUDIO INPUT 3, 4
Видеооборудование
Аудиокабель с мини
разъемом 3.5 мм для RCA
(приобретается отдельно)
К аудиовыходу
К выходу Svideo
Кабель Svideo (приобретается отдельно)
К разъему INPUT 4
К разъему AUDIO INPUT 3, 4
Видеооборудование
