27

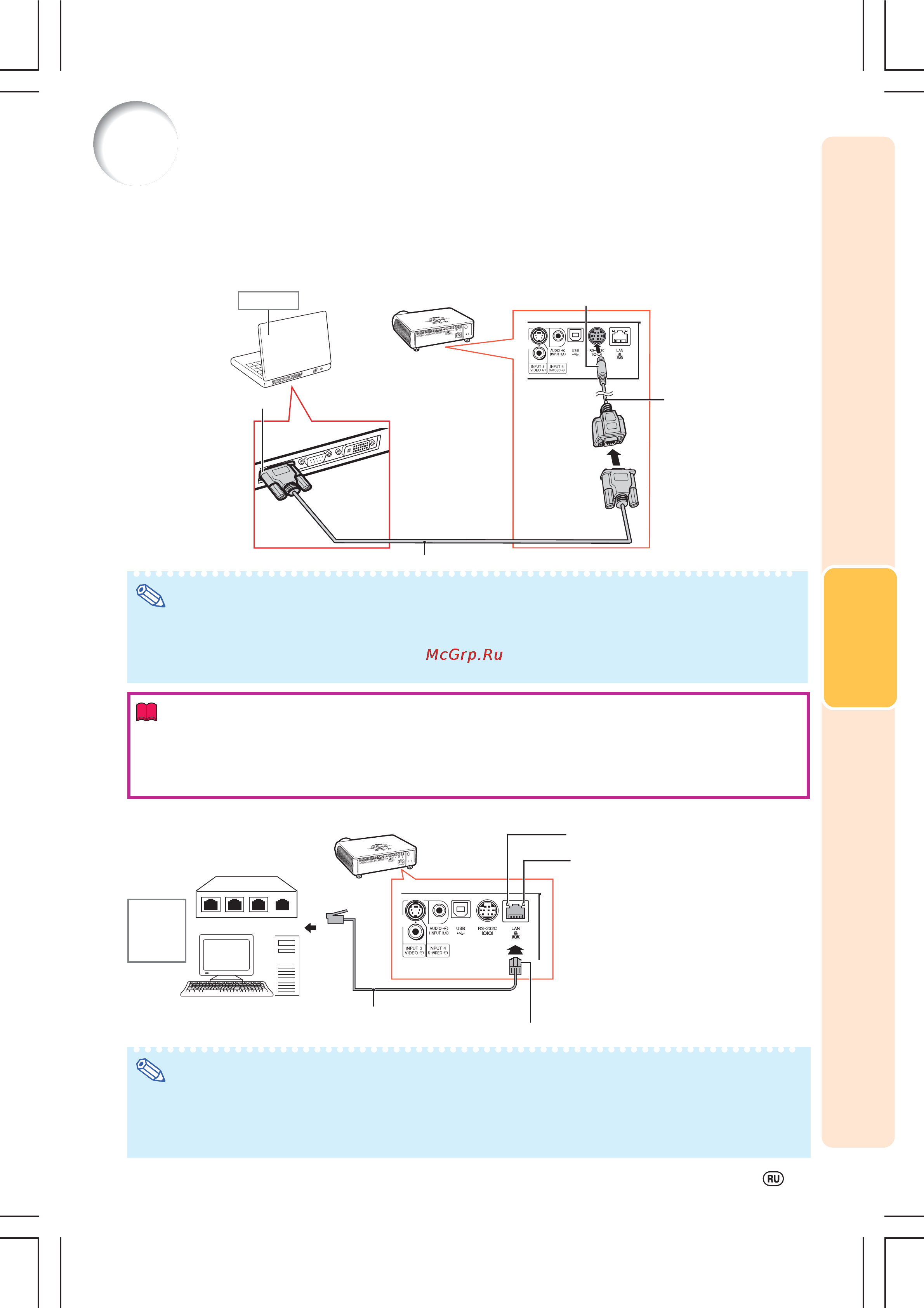

Управление проектором с компьютера
При подключении разъема проектора RS232C к компьютеру с помощью адаптера RS232C DIN Dsub
(опция: ANA1RS) и кабеля последовательного подключения RS232C (перекрестного типа,
приобретается отдельно) компьютер может быть использован для управления проектором и проверки
его состояния. Подробнее смотрите в “РУКОВОДСТВЕ ПО УСТАНОВКЕ”, записанном на входящем в
комплект поставки диске CDROM.
Подключение к компьютеру при помощи кабеля RS232C и адаптера RS232C DINsub
Примечание
• Если для разъема компьютера неправильно произведена установка, функция RS232C может не
активизироваться. Подробнее смотрите в руководстве по эксплуатации компьютера.
• См. на стр. 4 “РУКОВОДСТВА ПО УСТАНОВКЕ”, записанного на входящем в комплект поставки
диске CDROM, раздел “(RS232C) Спецификации и команды”.
Информация
• Подключайте кабель RS232C только к порту RS232C компьютера. При подключении к любому
другому разъему возможна поломка компьютера или проектора.
• Не подключайте кабель RS232C к компьютеру и не отключайте его при включенном компьютере.
Это может привести к поломке компьютера.
Компьютер
К разъему RS232C
Последовательный кабель управления RS232C (перекрестного типа, приобретается отдельно)
К разъему RS232C
Адаптер DINDsu
b
RS232C
(опция: ANA1RS)
Подключение к разъему LAN при помощи кабеля LAN
Концентратор
или
компьютер
Кабель LAN (типа Category 5, приобретается отдельно)
К разъему LAN
Светодиод TX/RX (желтый)
Загорается при приеме/передаче данных.
Светодиод LINK (зеленый)
Загорается при подключении.
* Для обеспечения безопасности
не подключайте к разъему LAN
кабели типа телефонных линий,
это может привести к скачку
напряжения.
Примечание
• При подключении к концентратору используйте кабель 5 категории (САТ 5) прямого подключения
(приобретается отдельно).
• При подключении к компьютеру используйте кабель 5 категории (САТ 5) перекрестного подключения
(приобретается отдельно).
