30

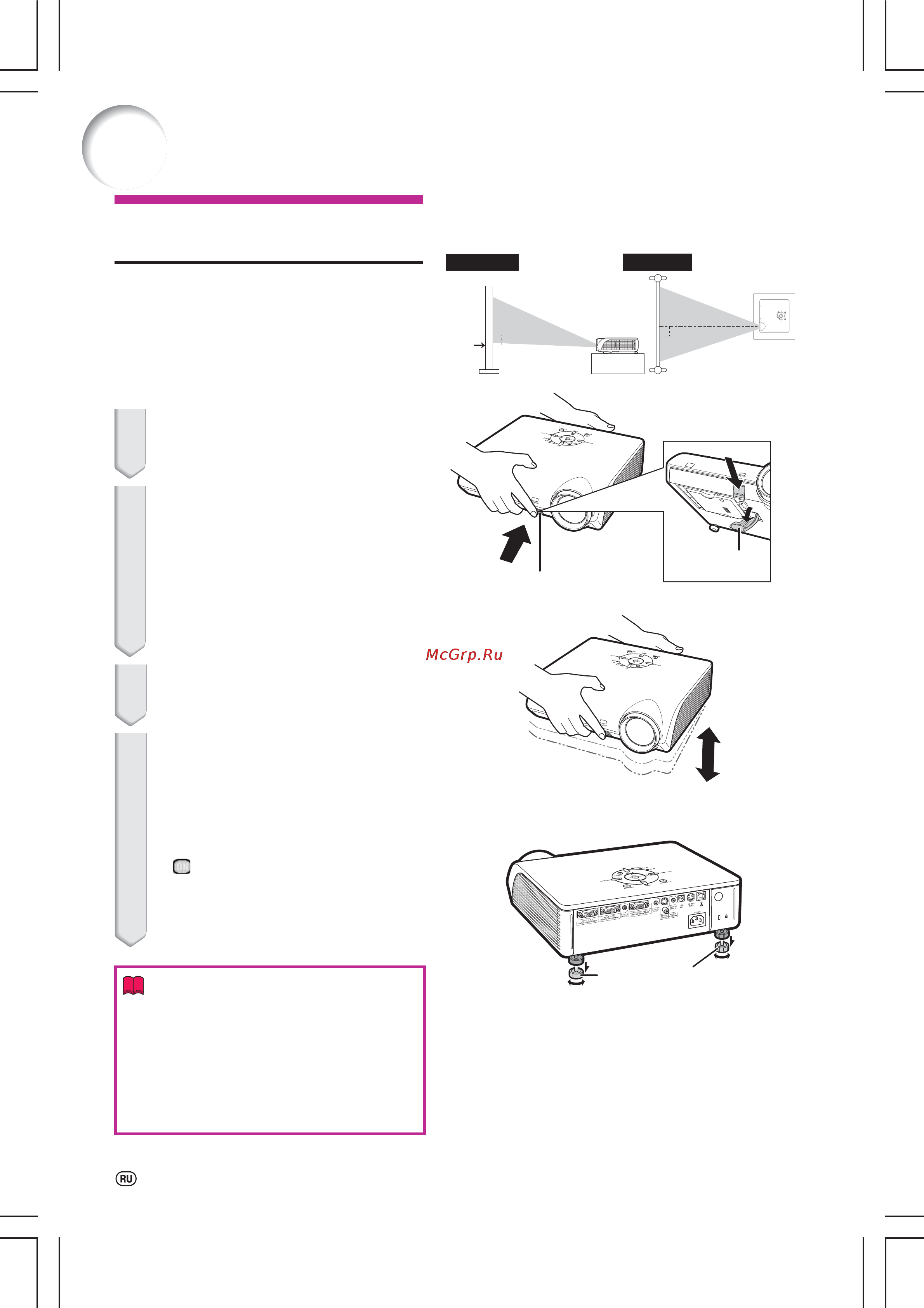

Проецирование изображения
Нажмите на кнопку
РЕГУЛИРОВКА ПО ВЫСОТЕ.
• Выдвинется передняя регулировочная
ножка
Приподнимайте проектор,
продолжая нажимать на кнопку
РЕГУЛИРОВКА ПО ВЫСОТЕ.
• Регулировка возможна в пределах угла 12
градусов (6 промежуточных ступеней).
• При опускании проектора перемещение
ножки может быть затруднено изза того,
что поверхность стола недостаточно
гладкая для ее скольжения. В этом случае
немного отодвиньте проектор назад и
произведите регулировку его высоты.
После достижения нужной
высоты уберите руку с кнопки
РЕГУЛИРОВКА ПО ВЫСОТЕ.
Точная настройка высоты и угла
наклона достигается вращением
задней регулировочной ножки.
• При регулировке высоты проектора
возможно трапециевидное искажение
изображения. Если позиции “Auto Key
stone” в меню “Options 2” установлена на
“ ” (ON) (см. стр. 57), то функция
коррекции трапециевидности
автоматически исправит искажение. Если
Вы захотите произвести дополнительную
коррекцию, выполните ее вручную (см.
стр. 31).
Задние регулировочные
ножки
Передняя регули
ровочная ножка
Кнопка РЕГУЛИРОВКА
ПО ВЫСОТЕ
Вид сбоку
Центр
объектива
Вид сверху
Использование регулировочной
ножки
Положение проектора по высоте может быть
отрегулировано при помощи ножек,
расположенных в передней и задней частях
аппарата. Необходимость данной операции
возникает при нахождении экрана выше
проектора, при наклоне экрана или при
наклоне опоры проектора. Постарайтесь
установить проектор так, чтобы он
располагался перпендикулярно к экрану.
Информация
• Не нажимайте на кнопку РЕГУЛИРОВКА ПО
ВЫСОТЕ, если при выдвижении передней
ножки проектор не удерживается надежно
другой рукой.
• При подъеме и опускании проектора не
удерживайте его за объектив.
• При опускании проектора следите за тем,
чтобы Ваши пальцы не попали между ножкой и
проектором.
1
2
3
4
