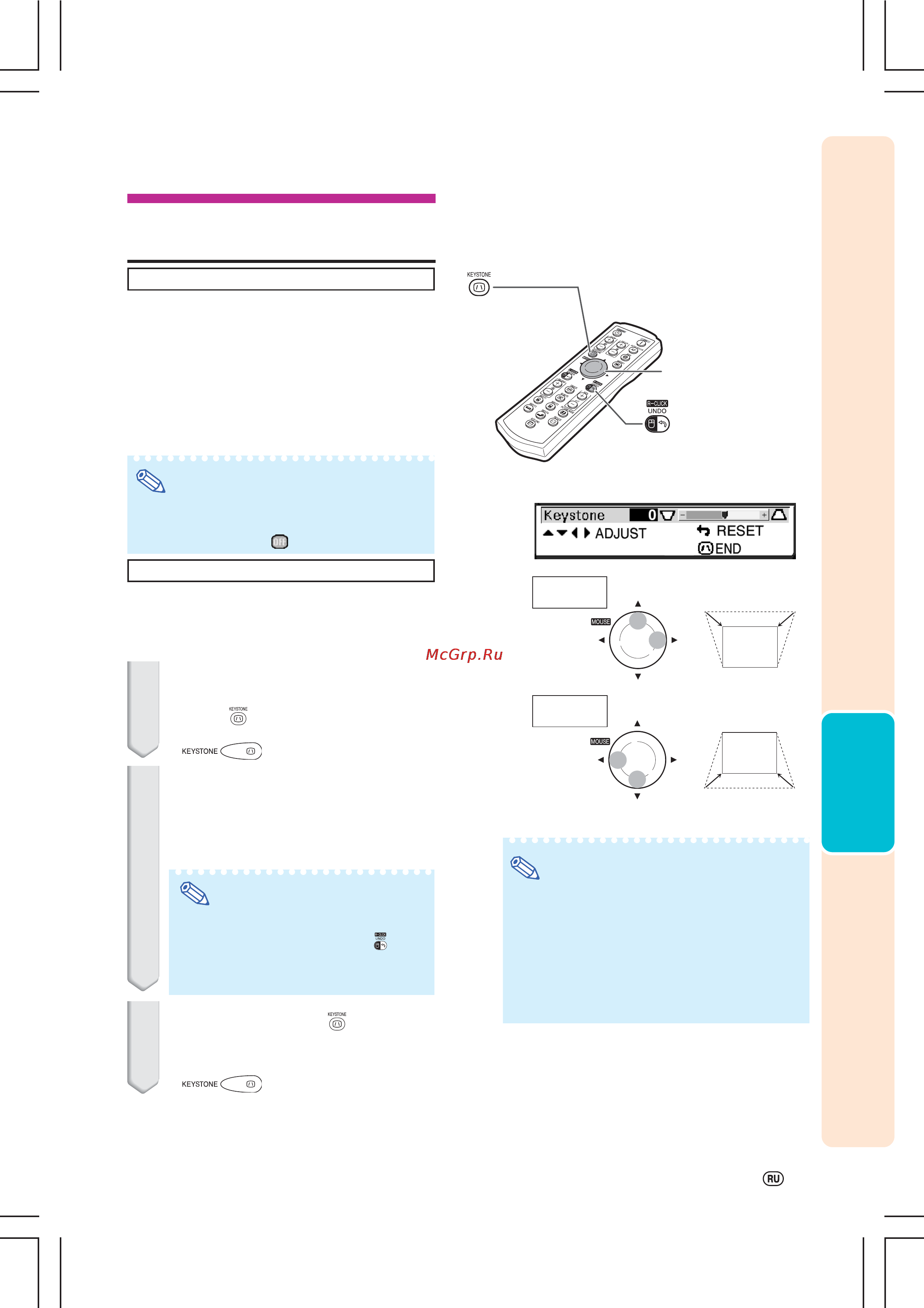

31
Коррекция трапециевидного
изображения
Auto Keystone Correction (Автокоррекция)
Если изображение проецируется под углом к
экрану (сверху или снизу), то на экране оно
будет восприниматься в виде трапеции.
Функция коррекции трапециевидности носит
название Keystone Correction.
Аппарат обладает функцией автокоррекции
трапециевидности, позволяющей
автоматически восстановить прямоугольность
изображения. Это возможно при условии, что
угол отклонения от перпендикуляра к экрану
не превышает 12 градусов.
Примечание
•Если функция автокоррекции не используется,
установите позицию “Auto Keystone” в меню
“Options 2” на “OFF” ( ).
Manual Keystone Correction (Ручная коррекция)
Если Вы хотите дополнительно
подкорректировать изображение после
завершения автокоррекции, либо если Вы не
хотите использовать функцию автокоррекции,
Вы можете произвести операцию вручную.
TЭкранный дисплей (режим коррекции трапециевидности)
МЫШЬ/кнопки
курсора (
S/T/W/X
)
Кнопка UNDO
Кнопка
KEYSTONE
Сжатие
нижней части
Сжатие
верхней части
Для входа в режим
автокоррекции нажмите на
кнопку пульта ДУ.
• Может быть использована также кнопка
проектора.
Для корректировки
изображения используйте
кнопки ,или, пульта ДУ.
• Могут быть также использованы кнопки
проектора ,или,.
Примечание
•Для возврата к установкам по
умолчанию нажмите на кнопку .
•При регулировке края изображения и
прямые линии могут выглядеть
зазубренными.
Нажмите на кнопку .
• Дисплей режима коррекции
трапециевидности исчезнет с экрана.
• Может быть использована также кнопка
проектора.
1
2
3
Примечание
•Ручная коррекция трапециевидности
возможна в пределах угла +/ 35 градусов. На
такой же угол может быть наклонен экран
(если режим переформатирования будет
установлен на “NORMAL” (см. стр. 36)).
•Коррекция трапециевидности возможна
только по вертикали.
•Установки режима NORMAL 4:3 могут быть
использованы также для формата 16:9.
