13
Числа внутри таблички указывают номера страниц руководства, на которых приводится
описание данного органа управления или данной функции.

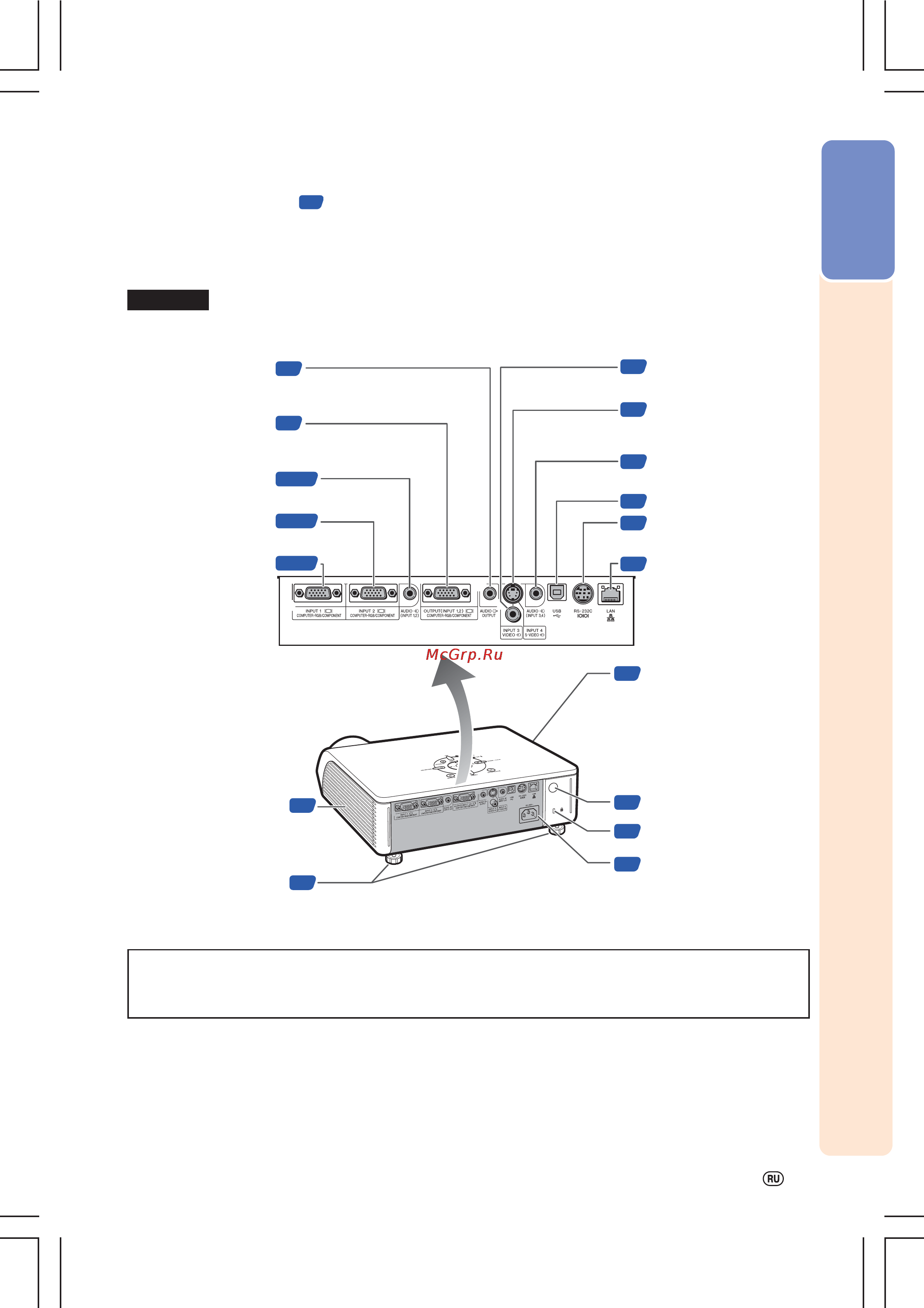

Проектор (вид сзади)
Разъем INPUT 1
Разъем для компьютерных RGB
и компонентных сигналов.
30
Задняя регулировочная
ножка
63
Всасывающее
вентиляционное
отверстие
Разъем INPUT 2
Разъем для компьютерных RGB
и компонентных сигналов.
Разъем AUDIO OUTPUT
(АУДИОВЫХОД)
Разъем аудиовыхода для
оборудования, подключенного
к гнезду AUDIO INPUT.
23L25
23L25
23L25
Разъем AUDIO INPUT 1, 2
(АУДИОВХОД 1,2)
Разъем аудиовхода для INPUT 1 и 2.
28
Разъем OUTPUT (INPUT 1, 2)
(ВЫХОД (ВХОД 1,2))
Для вывода компьютерных RGB и компонентных
сигналов, поступающих со входов INPUT 1 и 2.
Для подключения монитора.
28
26
Разъем INPUT 3 (ВХОД 3)
Разъем для подключения
видеооборудования.
26
Разъем INPUT 4 (ВХОД 4)
Разъем для подключения
видеооборудования с
разъемом Svideo.
26
Разъем AUDIO INPUT 3, 4
(АУДИОВХОД 3,4)
Аудиовход для входов INPUT 3 and 4.
23
Разъем USB
27
Разъем RS232C
Разъем для управления
проектором с компьютера.
15
Датчик дистанционного
управления
63
Выводное
вентиляционное
отверстие
Скоростной режим
вентилятора может
изменяться во время
работы изза изменения
температуры внутри
аппарата.
Это не является
признаком неполадок.
29
Гнездо AC
Для подключения
входящего в комплект
поставки шнура питания.
13
Коннектор системы
Kensington Security
Standard
27
Разъем сети LAN
Разъем для управления
проектором с компьютера
через сеть.
Разъемы См. раздел «Разъемы INPUT (ВХОД) и подключаемое основное оборудование» на стр. 21.
Использование защитной системы Kensington Lock
• У проектора имеется встроенный коннектор Kensington Security Standard для использования с системой
Kensington MicroSaver Security System. Ознакомьтесь с информацией, прилагаемой к системе, для
обеспечения безопасности проектора.
