Управление проектором через LAN
После подключения проектора к сети, введите его IP адрес в строку “Address” браузера Internet Explorer
(версия 5.0 или выше) при помощи компьютера, подключенного к сети для того, чтобы вывести на
дисплей экран настройки, который позволит управлять проектором через сеть.
Управление проектором через
Internet Explorer
(версия 5.0 или позднее)
Перед началом операции выполните
подключение внешних устройств (см.
стр. 21 28 руководства по
эксплуатации проектора). Подключите
шнур питания (см. стр.
29 руководства
по эксплуатации проектора).
Примечание
•При подключении проектора к сети LAN
используйте кабель LAN (5 категории). При
подключении к концентратору используйте
кабель прямого подключения.
Запустите Internet Explorer
(версия 5.0 или позднее) на
компьютере.
Введите “http://” с IP адресом
компьютера, установленным
при операции, описанной на
стр. 11, в строке “Address”
(“Адрес”), а затем нажмите на
кнопку “Enter” (“Ввести”).
• Установленный по умолчанию IP
адрес проектора 192.168.150.2.
Если IP адрес не был изменен
операцией “3. Установка сетевого
подключения для проектора” (стр.
1011), введите “http://
192.168.150.2/”.

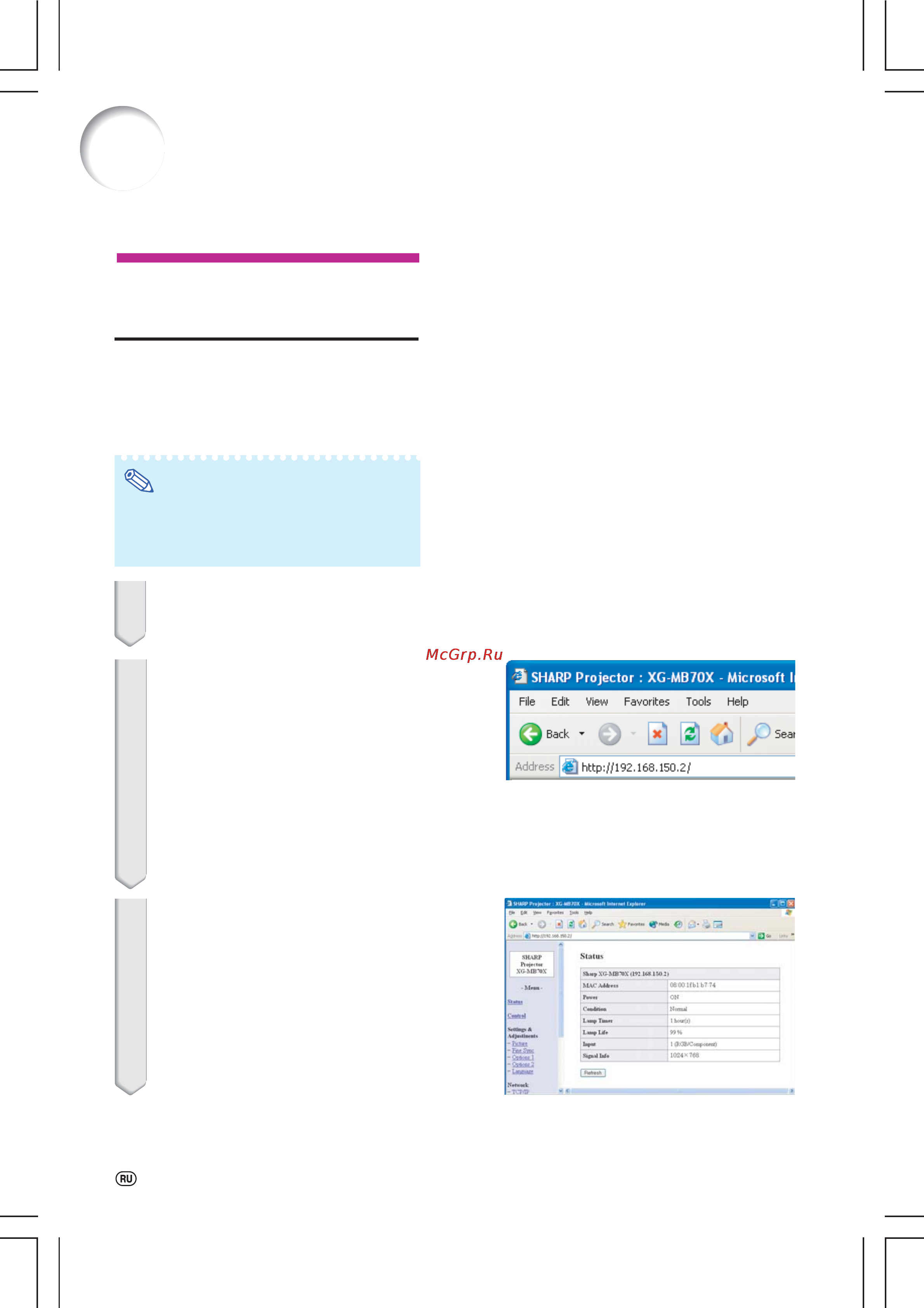

На дисплее появится экран
управления проектором, при
помощи которого можно
установить различные
параметры состояния,
управления, а также настройки.
1
2
3
