Sharp XG-MB70X [30/108] Подключение к монитору через rgb вход
![Sharp XG-MB70X [30/108] Подключение к монитору через rgb вход](/views2/1056264/page30/bg1e.png)
28
К входу RGB
RGB кабель (приобретается отдельно)
RGB кабель
К выходу RGB
К разъему INPUT 1
К разъему OUTPUT(INPUT 1, 2)
Монитор
Компьютер
RGB кабель
Поставляемые
принадлежности

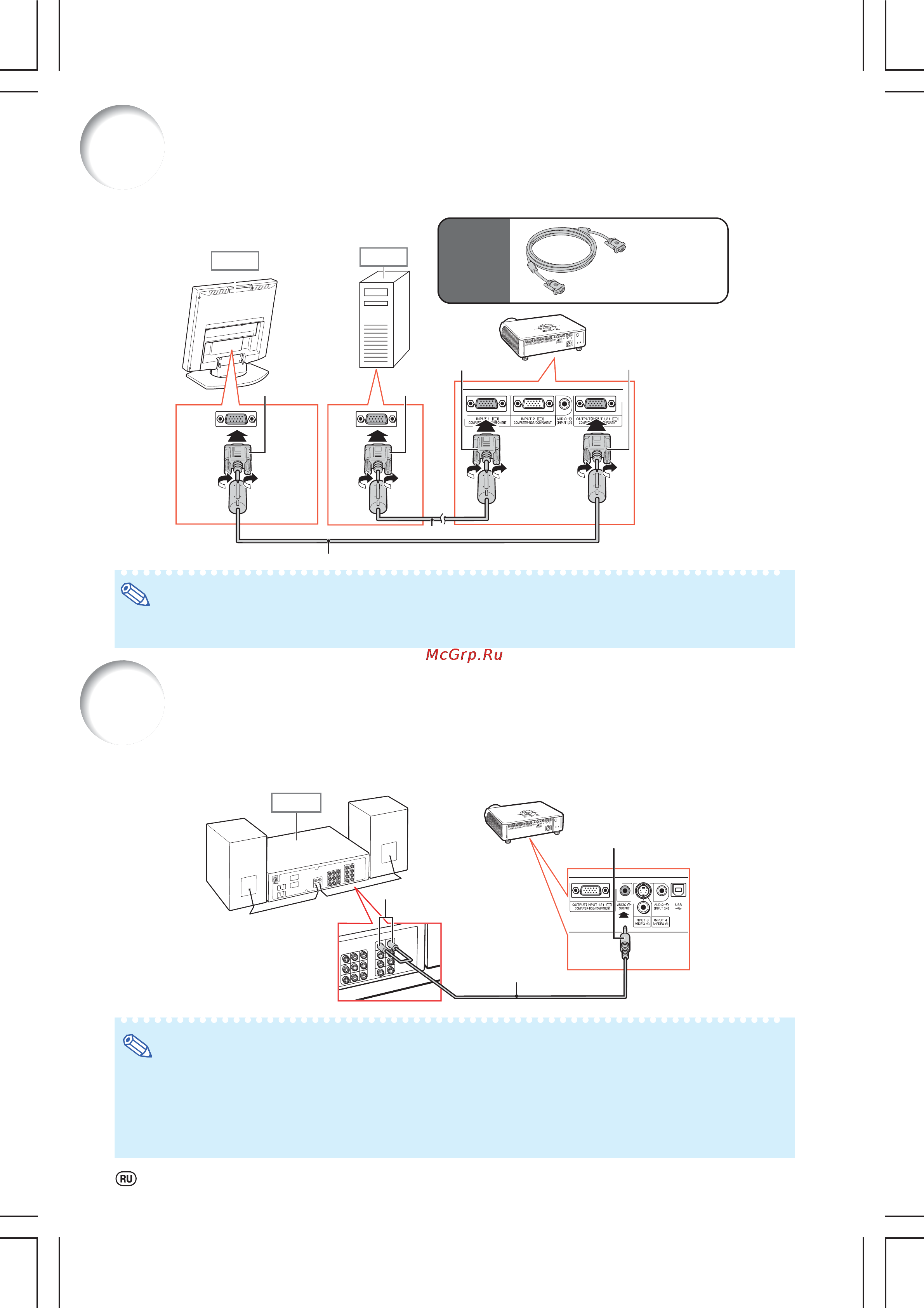

Подключение к монитору через RGB вход
Изображения с компьютера могут одновременно выводиться на проектор и на отдельный монитор
через RGB кабели.
Примечание
• На монитор могут выводиться как сигналы RGB, так и компонентные сигналы.
• Для данного подключения необходим дополнительный RGB кабель (приобретается отдельно).
Подключение к усилителю или другому аудиоустройству
Аудиосигналы, поступающие на любой аудиоразъем проектора с подключенных устройств, могут быть
выведены на аудиооборудование.
Примечание
• Для подключения к аудиовходу необходим аудиокабель с миниразъемом 3,5 мм (приобретается отдельно).
• При подключении необходимо выключить проектор и подключаемое аудиоустройство.
• При выключении питания в случае подключения усилителя или другого аудиоустройства сначала .
выключается усилитель, и только после этого проектор.
• Использование внешних аудиоустройств возможно усиление громкости для оптимального звучания.
• Подробнее о переменном аудиовыходе (VAO) и фиксированном аудиовыходе (FAO) см. стр. 58
К аудиовходу
Аудиокабель с мини
разъемом 3.5 мм для RCA
(приобретается отдельно)
К разъему AUDIO OUTPUT
Усилитель
