Подключение к видеооборудованию

Проектор оборудован разъемами COMPUTERRGB/COMPONENT (КОМПЬЮТЕРRGB/

КОМПОНЕНТНЫЙ СИГНАЛ), SVIDEO и VIDEO для получения на входе видеосигнала. На рисунке ниже

показаны методы подключения аудиовизуального оборудования.

Качество изображения понижается в последовательности: компонентный сигнал  RGB сигнал  сигнал

Sвидео  видеосигнал. Если аудиовизуальное устройство имеет компонентный выход или выход RGB,

используйте для его подключения к проектору разъем COMPUTERRGB/COMPONENT (INPUT1 – ВХОД

1 или INPUT2 – ВХОД 2).

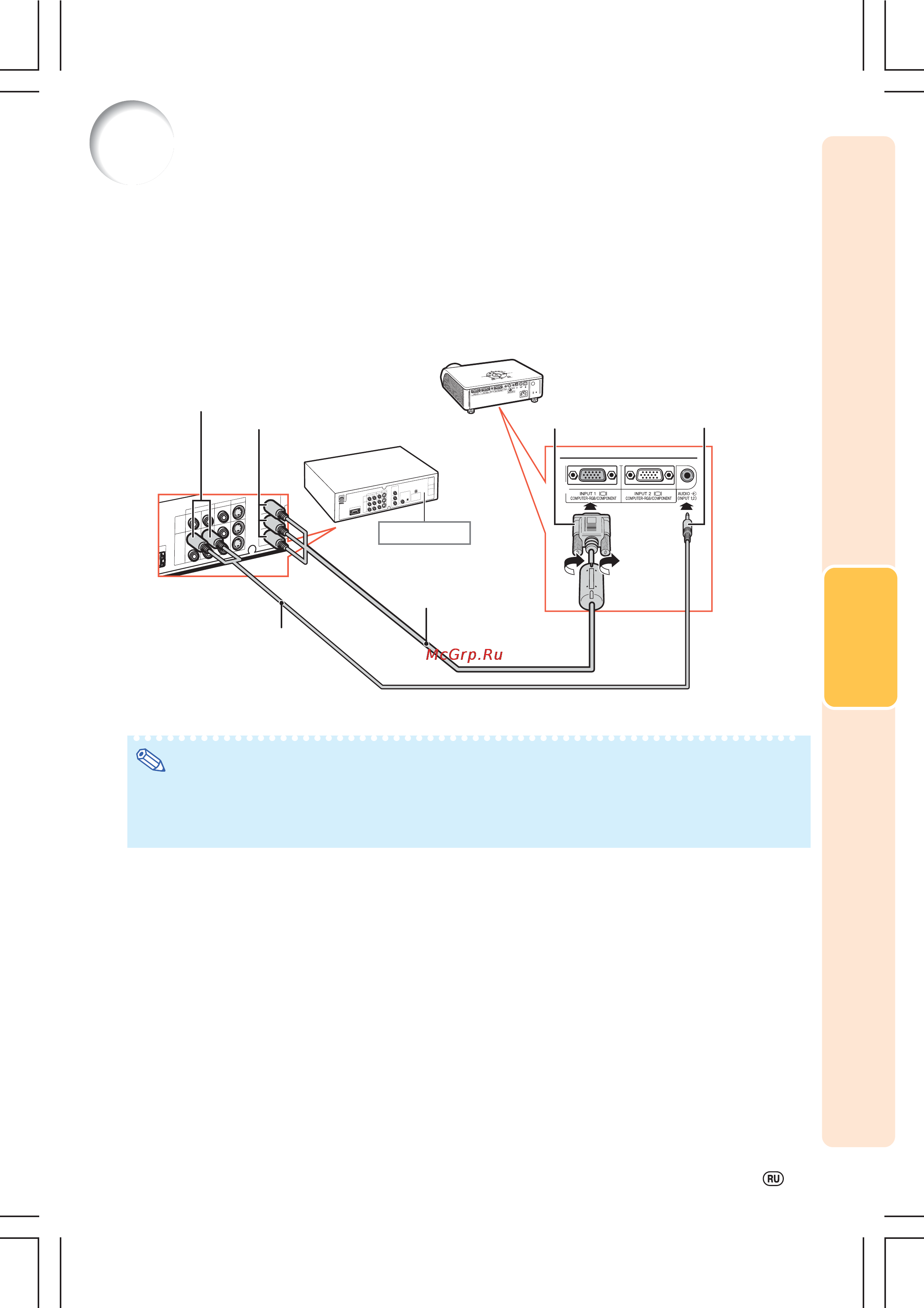

При подключении видеооборудования с компонентным видеовыходом

(К входу INPUT1)

Примечание

• Для аудиовхода необходим аудиокабель с миниразъемом диаметром 3.5 мм для RCA (приобретается .

отдельно).

• При подключении видеооборудования к проектору через 21контактный выход RGB (Евроскарт) .

необходимо приобрести кабель, подходящий к подключаемому разъему проектора.

К аудиовыходу

Аудиокабель с мини

разъемом 3.5 мм для RCA

(приобретается отдельно)

Кабель с 15контактным

разъемом 3 RCA

(компонентным) Dsub

(опция: ANC3CP)

К компонентному видеовыходу

К разъему INPUT 1

К разъему AUDIO INPUT 1, 2

Видеооборудование

Подключения
